Was ist ein Motorölmessstabrohr? Leitfaden zu Materialien und Funktionen

Was ist ein Motorölmessstabrohr

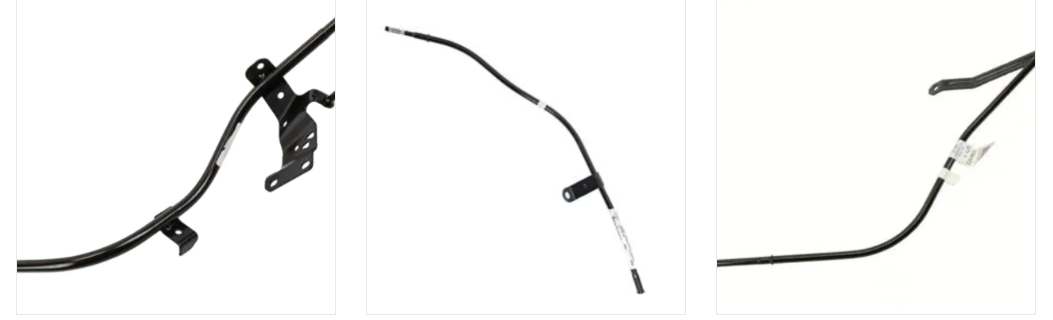

Ein Motorölmessstabrohr ist das zylindrische Führungsrohr, das in die Motorölwanne eingebaut wird und den Ölmessstab hält und Technikern einen stabilen, abgedichteten Kanal zur Prüfung des Ölstands und des Ölzustands bietet. Ein Ölmessstabrohr für Kraftfahrzeugmotoren Unterstützt häufig auch das Einfüllen oder Entleeren von Öl bei bestimmten Motorkonstruktionen Damit handelt es sich um eine kleine Komponente mit einer großen Rolle bei der täglichen Motorwartung. Das Rohr verläuft von einer Öffnung oben am Motorblock hinunter in die Ölwanne und sorgt dafür, dass der Ölmessstab bei jedem Einsetzen in derselben Position ausgerichtet bleibt, sodass die Ölstandswerte konstant bleiben.

Über die einfache Führung des Ölmessstabs hinaus bildet das Rohr einen abgedichteten Weg, der Schmutz, Feuchtigkeit und Ablagerungen von der Ölversorgung fernhält. Diese Funktion ist für Personenkraftwagen, Nutzfahrzeuge, Stromaggregate und Baumaschinen von Bedeutung, überall dort, wo ein Motor eine zuverlässige, wiederholbare Möglichkeit zur Überwachung des Ölstands und der Ölqualität bei Routineprüfungen benötigt.

Kernfunktionen des Ölmessstabrohrs

Ein gut konstruiertes Motoröl-Messstabrohr leistet mehr, als nur einen Ölmessstab an Ort und Stelle zu halten. Es übernimmt mehrere unterstützende Funktionen, die den Motor schützen und die Wartung vereinfachen.

Ölstand-Erkennungskanal, der einen stabilen Einführpunkt für genaue Messwerte bietet, sobald der Motor abgekühlt ist
Verhinderung von Verunreinigungen durch Verwendung eines Dichtungsrings und eines gewellten Endes, um Fremdkörper und Feuchtigkeit aus der Ölwanne zu blockieren
Unterstützung zum Einfüllen oder Ablassen von Öl, wobei einige Ausführungen einen Einfüllstutzen oder ein Ablassventil am Rohrende enthalten
Strukturelle Haltbarkeit, hergestellt aus korrosionsbeständigem Material, um längerem Betrieb bei hoher Hitze standzuhalten
Vereinfachter Austausch durch Verwendung von Gewinde- oder Schnappverbindungen, die für verschiedene Motorlayouts geeignet sind

Materialien aus Stahl, Edelstahl und flexiblen Peilstabrohren

Die Materialwahl beeinflusst, wie gut ein Ölmessstabrohr über Jahre hinweg im Motorbetrieb Hitze, Vibrationen und Korrosion widersteht. Drei Materialfamilien decken die meisten Anwendungen auf dem heutigen Markt ab.

Tabelle 1: Gängige Materialien für Peilstabrohre und typische Eigenschaften
Materialtyp	Korrosionsbeständigkeit	Typische Anwendung
Ölmessstabrohr aus Stahl	Mäßig	Standardmotoren für Passagier- und leichte Nutzfahrzeuge
Ölmessstabrohr aus Edelstahl	Hoch	Schwerlastkraftwagen, Stromaggregate, raue Umgebungen
Flexibles Ölmessstabrohr	Mäßig to High	Enge Motorräume mit Einschränkungen bei der Streckenführung

Abbildung 1: Anschaulicher Vergleich der Korrosionsbeständigkeit bei gängigen Materialtypen für Ölmessstabrohre

Ölmessstabrohre aus Edelstahl bieten im Allgemeinen die stärkste Langzeitbeständigkeit gegen Rost und Lochfraß, weshalb sie häufig an Stromaggregaten und Baumaschinen vorkommen, die unter anspruchsvollen Außenbedingungen betrieben werden. Standardstahlrohre sind nach wie vor eine praktische und weit verbreitete Option für alltägliche Pkw-Anwendungen, während flexible Ölmessstabrohre Verlegungsprobleme in Motorräumen lösen, in denen ein starrer Rohrverlauf nicht praktikabel ist.

Haltbarkeitsfaktoren, die die Lebensdauer verlängern

Ein Ölmessstabrohr bleibt während der gesamten Lebensdauer des Fahrzeugs in der Nähe der Motorwärme und ständigen Vibrationen ausgesetzt. Daher machen einige Konstruktionsdetails einen messbaren Unterschied darin, wie lange es hält, bevor es ausgetauscht werden muss.

Versiegelung und Kontaminationskontrolle

Der Dichtungsring an der Oberseite des Rohrs und der gewellte Abschnitt in der Nähe der Basis wirken zusammen, um zu verhindern, dass Feuchtigkeit und Straßenschmutz in die Ölwanne gelangen. Eine verschlissene oder fehlende Dichtung ist einer der häufigsten Gründe dafür, dass bei Routinekontrollen Ölverunreinigungen sichtbar werden, selbst wenn das Öl selbst kürzlich gewechselt wurde.

Hitze- und Vibrationsbeständigkeit

Da das Rohr bei vielen Motoranordnungen in der Nähe des Blocks und des Abgaswegs sitzt, ist eine hohe Temperaturtoleranz ebenso wichtig wie die Materialfestigkeit. Rohre aus korrosionsbeständigem Material und mit passgenauer Montage behalten ihre Form und Position auch nach jahrelangem Temperaturwechsel, wodurch die Messstabanzeige über einen längeren Zeitraum genau bleibt.

Zeigt an, dass ein Ölmessstabrohr ausgetauscht werden muss

Die meisten Probleme mit dem Ölmessstab zeigen deutliche Warnzeichen, bevor sie zu größerem Wartungsaufwand führen. Wenn diese frühzeitig erkannt werden, sind die Ölkontrollen genau und es wird verhindert, dass Verunreinigungen in die Ölwanne gelangen.

Der Ölmessstab fühlt sich locker an oder wackelt merklich, wenn er in das Rohr eingeführt wird
An der Basis, wo das Rohr auf die Ölwanne trifft, treten Ölrückstände oder -austritte auf
Das Rohr weist entlang seiner Länge sichtbare Biegungen, Dellen oder Risse auf
Es wird schwierig, den Ölmessstab sanft einzuführen oder herauszuziehen
Nach der Reinigung tritt Schmutz oder Feuchtigkeit in der Rohröffnung auf

Abbildung 2: Veranschaulichendes Muster der Dichtungswirksamkeit im Laufe der Betriebsjahre zwischen Rohrmaterialtypen

So entfernen und installieren Sie ein Ölmessstabrohr

Der Austausch eines Ölmessstabrohrs ist bei den meisten Motoren eine leichte Aufgabe, sobald das alte Rohr gefunden und von seinem Befestigungspunkt gelöst wurde. Ein gebrochener oder festgefressener Schlauch erfordert im Allgemeinen einen vorsichtigen, methodischen Vorgang und keine Gewaltanwendung.

Entfernen eines kaputten Ölmessstabrohrs

Suchen Sie den Befestigungspunkt am Block oder Ventildeckel und prüfen Sie, ob das Rohr mit einem Gewinde, einer Schnappverbindung oder einer Schraube versehen ist
Üben Sie beim Hochziehen des Röhrchens einen leichten, schaukelnden Druck aus, wenn es fest in der Pfanne sitzt
Entfernen Sie zuerst die Halteschraube oder Halterung, wenn das Rohr mit einem Befestigungselement befestigt ist
Reinigen Sie die Montagebohrung gründlich, sobald das alte Rohr entfernt ist, um Rückstände oder altes Dichtmittel zu entfernen

Einbau eines neuen Ölmessstabrohrs

Stellen Sie sicher, dass das Ersatzrohr der Originallänge, dem Originaldurchmesser und der Montageart entspricht
Bringen Sie vor dem Einbau einen neuen Dichtungsring am Rohr an, um eine saubere Abdichtung zu gewährleisten
Führen Sie das Rohr gleichmäßig in die Pfannenöffnung ein, um ein Verbiegen des unteren Endes zu vermeiden
Sichern Sie den oberen Befestigungspunkt entsprechend dem ursprünglichen Gewinde- oder Schnappdesign
Setzen Sie den Ölmessstab ein und vergewissern Sie sich, dass er vollständig sitzt und genau anzeigt, bevor Sie den Motorraum schließen

Vergleich der Ölmessstabrohrtypen nebeneinander

Bei der Wahl zwischen Stahl-, Edelstahl- und flexibler Konstruktion kommt es darauf an, einige praktische Maßnahmen gegen die Motorumgebung abzuwägen, für die das Rohr eingesetzt wird.

Abbildung 3: Vergleichende Leistung von fünf praktischen Maßnahmen auf einer relativen Skala

Rohre aus rostfreiem Stahl sind tendenziell führend in Bezug auf Hitze- und Korrosionsbeständigkeit, was sich für Hochleistungs- und Outdoor-Geräteanwendungen eignet, während flexible Rohre bei der Verlegung durch enge oder unregelmäßige Motorraumanordnungen, bei denen eine starre Rohrform schwieriger zu montieren ist, von Vorteil sind.

Anwendungen für alle Fahrzeug- und Ausrüstungstypen

Ein Ölmessstabrohr für Kraftfahrzeuge kommt auf einer Vielzahl von Antriebsstrangplattformen vor, wobei Material und Form häufig an die spezifische Motoranordnung angepasst werden.

Tabelle 2: Gängige Gerätetypen und typische Überlegungen zu Peilstabrohren
Gerätetyp	Typische Röhrenüberlegung
Personenkraftwagen	Kompaktes Stahlrohr oder flexibles Rohr, passend für enge Räume im Motorraum
Nutzfahrzeuge	Verstärktes Stahl- oder Edelstahlrohr für längere Betriebszyklen
Generatorsätze	Edelstahlrohr, das Außeneinwirkung und Vibrationen standhält
Baumaschinen	Robustes Rohr, beständig gegen Staub, Feuchtigkeit und ständige Bewegung

Abbildung 4: Veranschaulichende Verteilung der Peilstabrohrnutzung über gängige Gerätekategorien hinweg

Über den Hersteller

Als chinesischer Hersteller von Ölmessstabrohren für Automobilmotoren und Fabrik für Ölmessstabrohre für Automobilmotoren hat das Unternehmen seinen Sitz in Wanhou, Stadt Zhanqi, Bezirk Yinzhou, Stadt Ningbo, einem Gebiet mit guter Verkehrsanbindung, etwa 25 Kilometer vom Flughafen Ningbo Lishe entfernt und in der Nähe der Küstenindustriezone von Ningbo. Das Unternehmen entstand aus der 1995 gegründeten Ningbo Xingxin Metal Products Factory und ist heute ein High-Tech-Unternehmen, das sich auf Rohrverbindungen für die Automobilindustrie in ganz China spezialisiert hat 32.000 Quadratmeter großes Gelände mit 26.000 Quadratmetern Fabrikfläche .

Zur Produktionsausrüstung gehören vollautomatische CNC-Rohrbiegemaschinen, große Lötofen-Montagelinien, hydraulische Innenformmaschinen mit Durchmessern von 10 bis 80 Millimetern, eine 800 Tonnen schwere hydraulische Wasserexpansionsmaschine, vollautomatische Laserschweißgeräte, Schweißroboter und große Bearbeitungszentren, unterstützt durch ein hauseigenes Forschungs- und Testlabor. Als Hersteller und Lieferant von Ölmessstabrohren produziert das Team neben der Kernfertigung von Wellrohren für die Automobilindustrie auch OEM-Lösungen für Ölmessstabrohre und wendet dabei die Wasserausdehnungs-Wellrohrtechnologie an, die nach einem hohen Branchenstandard entwickelt wurde.

Häufig gestellte Fragen

Q1. Welches Ölmessstabrohr passt zu meinem Motor?

Passen Sie den Ersatz an die Länge, den Durchmesser und den Montagestil des Originalrohrs an, da die Anordnungen zwischen den Motormodellen erheblich variieren.
Q2. Kann ich nur das Ölmessstabrohr ersetzen?

Ja, das Rohr kann normalerweise alleine ausgetauscht werden, ohne dass der Ölmessstab selbst oder andere umgebende Komponenten ausgetauscht werden müssen.
Q3. Wie lange hält ein Ölmessstabrohr?

Die Lebensdauer hängt vom Material und den Betriebsbedingungen ab, wobei Edelstahlrohre unter den gleichen Bedingungen im Allgemeinen die Dichtungswirksamkeit länger halten als Standardstahlrohre.
Q4. Welches Material eignet sich am besten für Ölmessstabrohre?

Edelstahl bietet die stärkste Korrosionsbeständigkeit für anspruchsvolle Umgebungen, während Standardstahl und flexible Rohre für viele alltägliche Pkw-Anwendungen gut geeignet sind.
F5. Sind Ölmessstabrohre universell?

Nein, die Länge, der Durchmesser und die Montageart der Rohre sind motorspezifisch. Daher ist es wichtig, vor der Bestellung eines Ersatzes die Konfiguration des Originalteils abzugleichen.
F6. Kann ein verbogenes Ölmessstabrohr repariert werden?

Kleinere Biegungen werden manchmal begradigt, aber ein Rohr mit Strukturbeulen oder Rissen ist im Allgemeinen besser auszutauschen, um eine ordnungsgemäße Abdichtung aufrechtzuerhalten.
F7. Kann man ein Ölmessstabrohr ersetzen?

Ja, die meisten Ölmessstabrohre verfügen über Gewinde- oder Schnappanschlüsse, die speziell für einen unkomplizierten Austausch konzipiert sind.
F8. So entfernen Sie ein kaputtes Ölmessstabrohr

Identifizieren Sie zunächst den Montagestil und üben Sie dann einen sanften, hin- und herbewegenden Druck aus oder entfernen Sie den Haltebefestiger, bevor Sie die Montagebohrung von Schmutz befreien.
F9. So installieren Sie ein neues Ölmessstabrohr

Setzen Sie einen neuen Dichtungsring ein, führen Sie das Rohr gleichmäßig in die Wannenöffnung, befestigen Sie die obere Halterung und überprüfen Sie, ob der Ölmessstab nach dem Einbau korrekt anzeigt.
F10. Wie viel Wartung benötigt ein Ölmessstabrohr?

Routinemäßige Sichtprüfungen des Dichtungszustands und der sicheren Montage reichen in der Regel aus. Ein Austausch ist nur erforderlich, wenn Verschleißerscheinungen auftreten.
