Was ist eine Kraftstoffeinspritzleitung? Funktion, Typen und Anwendungen erklärt

Aug 06, 2026

Kategorien

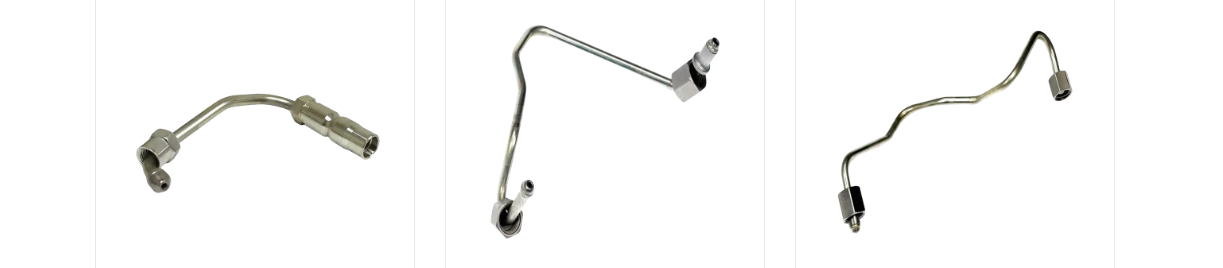

Was ist ein Kraftstoffeinspritzleitung

Eine Kraftstoffeinspritzleitung, auch Kraftstoffeinspritzrohr genannt, ist das starre Metallrohr, das unter Druck stehenden Kraftstoff von der Hochdruckpumpe oder dem Common Rail zu jedem Kraftstoffeinspritzventil transportiert und so den für den Verbrennungsprozess erforderlichen Druck und die Durchflussrate aufrechterhält. Das Rohr erzeugt selbst keinen Druck, sondern überträgt den stromaufwärts erzeugten Druck und widersteht gleichzeitig Ausdehnung, Vibrationsermüdung und wiederholten Druckpulsationen.

In modernen Dieselmotoren, die auf der Common-Rail- oder Verteilerpumpenarchitektur basieren, arbeitet dieses Rohr unter wiederholten Druckzyklen, die in aktuellen Produktionssystemen 2000 bar überschreiten können, wobei einige fortschrittliche Plattformen für Drücke von annähernd 2700 bar ausgelegt sind. Da die Leitung diesen Druckstößen während eines normalen Wartungsintervalls viele Millionen Mal ausgesetzt ist, werden Wandstärke, Biegeradius und Zustand der Innenoberfläche auf die Ermüdungslebensdauer und nicht nur auf einen einzelnen Berstdruckwert ausgelegt.

Kernmerkmale

Verbindet die Hochdruckpumpe oder Common Rail direkt mit dem Einspritzventilgehäuse
Überträgt Kraftstoff, der als nicht komprimierbare Flüssigkeit behandelt wird, ohne messbare Ausdehnung
Durch CNC-Biegung geformt, sodass die Rohrgeometrie exakt mit den Befestigungspunkten am Motorblock übereinstimmt
Hergestellt aus kaltverformten Stahlrohren, die für wiederholte Hochdruck-Ermüdungszyklen ausgelegt sind

Kernfunktionen einer Kraftstoffeinspritzleitung

Eine Kraftstoffeinspritzleitung erfüllt mehrere Aufgaben gleichzeitig, und jede einzelne davon beeinflusst, wie ein Motor startet, im Leerlauf läuft und unter Last reagiert.

Kraftstofflieferung

Die Hauptaufgabe der Leitung besteht darin, ein dosiertes Kraftstoffvolumen ohne Verlust, Belüftung oder Verzögerung vom Pumpenauslass zum Injektoreinlass zu transportieren und dabei den Ausgang der Kraftstoffinjektorleitung an die Einspritzzeitsteuerung anzupassen, sodass jeder Zylinder termingerecht das gleiche Volumen erhält.

Hochdruckübertragung

Das Rohr muss die von der Pumpe oder dem Rail erzeugten Druckspitzen übertragen, ohne sich auszudehnen oder Energie zu absorbieren, die stattdessen die Einspritzdüse erreichen soll. Selbst eine geringe elastische Ausdehnung in der Rohrwand kann den Druckaufbau an der Injektorspitze verzögern, ein Effekt, den Ingenieure als volumetrischen Wirkungsgradverlust bezeichnen.

Genauigkeit des Einspritzzeitpunkts

Da Kraftstoff als inkompressibel behandelt wird, erfolgt die Druckwellenübertragung durch die Leitung im Bruchteil einer Millisekunde. Jegliche Variation der Rohrlänge, des Innendurchmessers oder der Wandsteifigkeit zwischen den Zylindern kann den Einspritzzeitpunkt von einem Zylinder zum anderen leicht verschieben. Daher legen die Ingenieurteams passende Leitungslängen der Einspritzdüsen und Biegepfade über eine Zylinderbank fest, wo immer die Anordnung dies zulässt.

Unterstützung für Atomisierung

Durch die stabile Druckabgabe an der Einspritzdüse kann der Kraftstoff in das für die Verbrennung erforderliche feine Tröpfchenmuster zerstäubt werden. Wenn ein Kraftstoffeinspritzrohr verschlissen, gerissen oder zu klein ist, sinkt der Druck an der Düse und die Zerstäubungsqualität nimmt ab, was sich typischerweise in unruhigem Leerlauf, schwierigeren Kaltstarts oder erhöhtem Abgasrauch bemerkbar macht.

Arten von Kraftstoffeinspritzleitungen

Kraftstoffeinspritzleitungen werden im Allgemeinen nach Wandstruktur und der Motorplattform, für die sie ausgelegt sind, gruppiert.

Allgemeine Klassifizierung der Strukturen von Kraftstoffeinspritzleitungen und Kraftstoffeinspritzrohren
Typ	Struktur	Typische Anwendung
Einwandiges Rohr	Eine durchgehende kaltgezogene Stahlwand	Dieselmotoren für Pkw und leichte Nutzfahrzeuge
Doppelwandiges (Duplex-)Rohr	Zwei Lagen kaltgeformt zu einer Wand für zusätzlichen Bruchrand	Hochleistungs-Lkw-, Bus- und Off-Highway-Motoren
Mit Autofrettage behandeltes Rohr	Einwandig, innen durch kontrollierten Überdruck vorgespannt	Common-Rail-Systeme über 2000 bar
Gepanzertes/umhülltes Rohr	Standardrohr mit einer schützenden Außenhülle an Verschleißstellen	Motoren mit enger Verlegung in der Nähe beweglicher Komponenten

Klassifizierung nach Anwendung

Dieselkraftstoff-Einspritzleitungen für Pkw
Kraftstoffeinspritzrohre für leichte Nutzfahrzeuge
Einspritzleitungen für schwere Lkw und Busse
Land- und Baumaschinenlinien
Schiffs- und Industriemotorenlinien
Einspritzleitungen des Generatorsatzes

Aufbau einer Einspritzleitung

Eine fertige Baugruppe einer Kraftstoffeinspritzleitung besteht aus mehr als einem einzigen Rohr. Jedes Ende ist so geformt und bearbeitet, dass es auf der einen Seite gegen die Pumpe oder das Rail und auf der anderen gegen den Injektor abdichtet, während der mittlere Abschnitt auf einen bestimmten Radius gebogen ist, sodass er die umliegenden Motorkomponenten ohne Kontakt freigibt.

Vereinfachte isometrische Ansicht einer Kraftstoffeinspritzleitungsbaugruppe zwischen einem Pumpen- oder Schienenkörper und dem Einspritzventil

Schlüsselkomponenten

Kegelsitz: die bearbeitete Spitze, die eine Metall-auf-Metall-Dichtung gegen den Pumpen- oder Schienenauslass bildet
Überwurfmutter: wird auf den Auslassstutzen geschraubt und zieht den Kegelsitz in dichtenden Kontakt
Rohrkörper: der tragende Abschnitt zwischen beiden Enden, geformt durch CNC-Biegung
Überwurfmutter: die Armatur auf der Injektorseite, die das gegenüberliegende Ende sichert
Schutzhülle: Eine optionale Außenschicht wird dort hinzugefügt, wo der Schlauch sonst an Klammern oder benachbarten Linien reiben würde

Leistungsdaten der Kraftstoffeinspritzleitung

Die folgenden Abbildungen fassen häufig beobachtete Druckbereiche, Dimensionsverteilung und Vergleichsleistung verschiedener Rohrtypen zusammen. Sie werden als allgemeine Referenzpunkte und nicht als Spezifikationen für ein einzelnes Motormodell dargestellt.

Entwicklung des Einspritzdrucks über Systemgenerationen hinweg

Ungefährer Common-Rail-Druck in bar über aufeinanderfolgende Systemgenerationen hinweg

Typischer Betriebsdruck je nach Anwendung

Pkw-Diesel

2000 bar

Leichtes Nutzfahrzeug

2200 bar

Mittlerer/schwerer LKW und Bus

2500 bar

Landwirtschaft und Bauwesen

2200 bar

Schiffs- und Industriemotor

1800 bar

Typischer oberer Betriebsdruckbereich je nach Motorplattform, ausgedrückt in bar

Gemeinsame Außendurchmesserverteilung

6 mm, 15 %

8 mm, 35 %

10 mm, 30 %

12 mm, 15 %

14 mm, 5 %

Relativer Anteil der Außendurchmessergrößen, die üblicherweise bei Anwendungen in Kraftstoffeinspritzleitungen verwendet werden

Leistungsvergleich verschiedener Rohrtypen

Standardkaltgezogenes Rohr Mit Autofrettage behandeltes Rohr Duplex-/Doppelwandrohr

Relativer Vergleich von Rohrtypen über fünf Leistungsmerkmale hinweg, bewertet auf einer Fünf-Punkte-Skala

Materialien und Herstellungsprozess

Die Wahl des Materials und die Formungsmethode beeinflussen, wie lange eine Kraftstoffeinspritzleitung wiederholten Druckwechseln standhält.

Gängige Materialien für die Herstellung von Kraftstoffeinspritzleitungen und Kraftstoffeinspritzrohren
Material	Typisches Merkmal	Allgemeiner Gebrauch
Kohlenstoffstahl	Kaltgezogen, hohe Zugfestigkeit, kosteneffizient	Anwendungen für Pkw und leichte Nutzfahrzeuge
Legierter Stahl	Höhere Ermüdungsbeständigkeit durch Legierungselemente	Dieselsysteme für mittlere und schwere Beanspruchung
Edelstahl	Starke Korrosionsbeständigkeit in feuchter oder mariner Umgebung	Motoren für Schiffs-, Industrie- und Outdoor-Geräte

Kaltumformung und Autofrettage

Durch die Ausübung eines kontrollierten Innendrucks auf das Rohr während der Verarbeitung kommt es zu einer plastischen Verformung an der Innenwand, wodurch eine Druckeigenspannung entsteht. Diese Restspannung gleicht die bei normalem Betriebsdruck erzeugte Zugspannung aus, was die Ermüdungslebensdauer verbessert und die Berstdruckspanne des fertigen Kraftstoffeinspritzrohrs erhöht.

CNC-Biegung und Maßkontrolle

CNC-Rohrbiegegeräte formen die dreidimensionale Geometrie jeder Kraftstoffeinspritzleitung so, dass sie zu den Befestigungspunkten eines bestimmten Motordesigns passt und dabei hilft, dass das fertige Teil korrekt sitzt, ohne zusätzliche Spannung an den Verbindungspunkten.

Anwendungen von Kraftstoffeinspritzleitungen und Kraftstoffeinspritzrohren

Kraftstoffeinspritzleitungen sind auf den Leitungsraum, den Arbeitszyklus und die Betriebsumgebung der Plattform, die sie bedienen, abgestimmt.

Pkw-Diesel: Kompakte Biegeradien für Motorräume mit kurzem Radstand
Leichte Nutzfahrzeuge und Pickups: Die Leitungen sind auf höhere Leerlaufzyklen und Stopp-Start-Anwendungen abgestimmt
Mittelschwere und schwere Lkw und Busse: Leitungen mit größerem Außendurchmesser, ausgelegt für längere Druckzyklen
Land- und Baumaschinen: Die Leitungen sind so verlegt, dass sie Staub, Vibrationen und großen Temperaturschwankungen standhalten
Schiffs- und Industriemotoren: Leitungen mit zusätzlicher Korrosionsbeständigkeit für feuchte Betriebsumgebungen
Stromaggregate und stationäre Energieanlagen: Leitungen sind eher für Dauerbetrieb als für wechselnde Lastwechsel ausgelegt

Fertigungskapazität für Kraftstoffeinspritzleitungen

Produktionsstätten, die als Hersteller von Kraftstoffeinspritzrohren tätig sind, vereinen in der Regel CNC-Rohrbiegen, interne Kaltumformung und Präzisionsbearbeitung unter einem Dach, sodass die Maßtoleranzen vom ersten Prototyp bis zum gesamten Produktionsvolumen konstant bleiben. Eine auf diesen Zweck ausgerichtete Anlage erstreckt sich üblicherweise über Zehntausende Quadratmeter und kombiniert automatisierte Rohrbiegezentren mit speziellen Löt- und Schweißlinien, um die OEM-Programme für Einspritzdüsenlinien auf einem einzigen, nachvollziehbaren Produktionsweg zu halten.

Typische Produktionsausrüstung

Mehrere CNC-Vollautomaten für Rohrbiegemaschinen für exakte dreidimensionale Geometrie
Hydraulische Innenformmaschinen für einen großen Durchmesserbereich
Automatisiertes Laserschweißen und Schweißroboterzellen für gleichbleibende Verbindungsqualität
Große Bearbeitungszentren für Endenumformung, Kegelsitze und Gewindeschneiden
Ein spezieller Test- und Inspektionsbereich für Maß- und Druckprüfungen

Auf diese Weise eingerichtete Anlagen sind so positioniert, dass sie sowohl eine Lieferantenbeziehung für Dieselkraftstoff-Einspritzrohre für den Aftermarket-Vertrieb als auch die Rolle eines Herstellers von Common-Rail-Einspritzrohren für OEM-Plattformen unterstützen, da dieselbe Rohrformungs- und Autofrettage-Prozesslinie ohne separate Werkzeuginvestitionen zwischen Duplex-, einwandigen und gepanzerten Konfigurationen wechseln kann. Für Käufer, die die Lieferkette eines in China ansässigen Herstellers von Kraftstoffeinspritzrohren recherchieren, entscheidet im Allgemeinen die Kombination aus interner Forschung und Entwicklung, einem kontrollierten Umformprozess und integrierten Labortests darüber, ob ein Lieferant von Hochdruck-Kraftstoffrohren bei wiederholten Produktionsläufen enge Toleranzen einhalten kann.

Überlegungen zur Installation und Wartung

Die richtige Handhabung vor und nach der Installation hat einen direkten Einfluss darauf, wie lange eine Einspritzleitung einwandfrei funktioniert.

Installationspraktiken

Ziehen Sie die Überwurfmuttern gemäß der für den Motor angegebenen Drehmomentreihenfolge an und arbeiten Sie dabei in gleichmäßigen, schrittweisen Schritten und nicht in einem kontinuierlichen Zug
Stützen Sie das Rohr entlang seiner Länge mit den Originalschellen ab, damit sich die Vibrationsbelastung nicht auf die Enden der Verschraubung konzentriert
Vermeiden Sie das erneute Biegen oder Begradigen einer geformten Linie vor Ort, da durch das Umformen eines kaltverformten Rohrs das bei der Herstellung entstandene Restspannungsmuster entfernt wird

Inspektions- und Verschleißschilder

Kraftstoffaustritt oder nasse Rückstände im Bereich der Überwurfmutter
Sichtbare Oberflächenrisse in der Nähe des Kegelsitzes oder an der Spitze einer Biegung
Oberflächennarben oder Verfärbungen an Leitungen, die Feuchtigkeit oder Streusalz ausgesetzt sind
Ein rauer Leerlauf oder ein harter Kaltstart, der sich bessert, sobald der Raildruck überprüft wird

Lagerungshandhabung

Wenn eine Kraftstoffeinspritzleitung vor dem Einbau gelagert wird, verringert das Aufbewahren der schützenden Endkappen und das Aufbewahren des Rohrs in einem trockenen, temperaturstabilen Bereich das Risiko feuchtigkeitsbedingter Oberflächenkorrosion, bevor das Teil den Motor erreicht.

Häufig gestellte Fragen

F1: Was ist eine Einspritzleitung?

Eine Kraftstoffeinspritzleitung ist eine Hochdruckleitung, die Kraftstoff von der Einspritzpumpe oder Common Rail zum Einspritzventil überträgt und dabei den Druck aufrechterhält, der erforderlich ist, damit das Einspritzventil öffnet und Kraftstoff pünktlich liefert.

F2: Was macht ein Kraftstoffeinspritzrohr?

Es kümmert sich um die Kraftstoffzufuhr, die Hochdruckübertragung und die Einspritzgenauigkeit und sorgt dafür, dass das Drucksignal von der Pumpe oder dem Rail bis zur Einspritzdüse konstant bleibt.

F3: Wie funktioniert eine Diesel-Einspritzleitung?

Die Leitung überträgt den Kraftstoffdruck mit minimaler Verzögerung, unterstützt den präzisen Einspritzzeitpunkt und hilft dem Injektor, im Moment der Einspritzung ein fein zerstäubtes Sprühmuster zu erzeugen.

F4: Aus welchen Materialien bestehen Einspritzrohre?

Zu den gängigen Materialien gehören Edelstahl, Kohlenstoffstahl und legierter Stahl, die je nach Druckstufe, Ermüdungsanforderungen und der Betriebsumgebung des Motors ausgewählt werden.

F5: Wie oft sollten die Kraftstoffeinspritzleitungen überprüft werden?

Typisch ist eine routinemäßige Sichtprüfung bei jedem Wartungsintervall, bei der auf Leckagen an den Anschlüssen, Oberflächenrisse in der Nähe von Biegungen und Korrosion an der Außenfläche geprüft wird.

F6: Kann eine Kraftstoffeinspritzleitung repariert werden oder sollte sie ersetzt werden?

Da das Rohr auf einem bestimmten internen Eigenspannungsmuster beruht, wird eine Leitung, die Risse, Verformungen oder Undichtigkeiten aufweist, in der Regel ersetzt, anstatt umgeformt oder repariert zu werden.

F7: Was führt dazu, dass eine Kraftstoffeinspritzleitung leckt oder reißt?

Wiederholte Druckermüdung, lockere oder zu fest angezogene Anschlüsse, Vibrationsscheuern an benachbarten Bauteilen und Korrosion sind die häufigsten Ursachen.

F8: Sind die Kraftstoffeinspritzleitungen für Benzin- und Dieselmotoren gleich?

Nein, Diesel-Common-Rail- und Pumpensysteme arbeiten im Allgemeinen mit weitaus höheren Drücken als Benzin-Direkteinspritzsysteme, daher unterscheiden sich Leitungswandstärke und Materialauswahl entsprechend.
