Wie tausche ich eine Einspritzleitung aus?

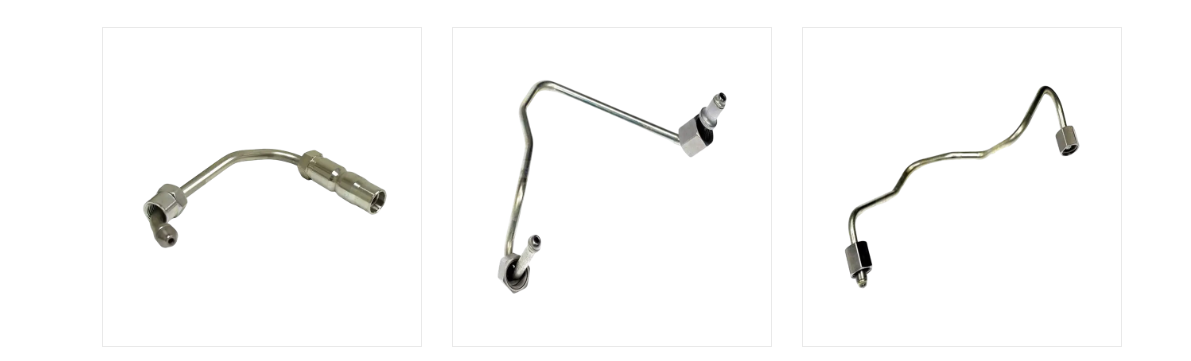

Gängige Arten von Kraftstoffeinspritzleitungen und ihre Eigenschaften

Nicht jede Kraftstoffeinspritzleitung sieht gleich aus oder funktioniert gleich. Der richtige Typ hängt von dem Kraftstoffeinspritzsystem ab, dem er dient, dem Druck, dem er standhalten muss, und davon, wie viel Flexibilität bei der Leitungsführung der Motorraum zulässt. Die folgenden Karten beschreiben die Konfigurationen, die bei der Beschaffung einer Ersatzleitung am häufigsten anzutreffen sind.

Kraftstoffeinspritzleitungen sind so konstruiert, dass sie abhängig vom verwendeten Kraftstoffeinspritzsystem einem ganz bestimmten Druckbereich standhalten. Ältere mechanische Inline-Pumpensysteme arbeiten typischerweise mit deutlich niedrigeren Spitzendrücken als moderne Common-Rail-Systeme. Insbesondere die Diesel-Common-Rail-Architektur hat den Einspritzdruck im Laufe der nachfolgenden Motorgenerationen erhöht, um die Zerstäubung zu verbessern und die Emissionen zu reduzieren. Da die richtige Ersatzleitung mindestens für den Spitzenbetriebsdruck des Systems ausgelegt sein muss, ist es ein wichtiger erster Schritt, vor der Bestellung eines Ersatzteils zu verstehen, wo sich ein bestimmter Motor in diesem Druckspektrum befindet. Das folgende Messgerät zeigt eine ungefähre Position für moderne Diesel-Common-Rail-Systeme innerhalb einer allgemeinen Referenzskala von 0 bis 250 MPa.

Die Manometernadel befindet sich im oberen Teil der Skala und spiegelt den weit verbreiteten Punkt wider, dass moderne Diesel-Common-Rail-Systeme üblicherweise bei Spitzendrücken von mehr als 200 MPa arbeiten. Dies ist deutlich höher als der Druckbereich älterer mechanischer Inline-Einspritzpumpensysteme, der typischerweise im unteren und mittleren Bereich derselben Skala liegt. Die praktische Konsequenz für jeden, der eine Ersatz-Einspritzleitung beschafft, ist klar: Eine Leitung, die für ein älteres System mit niedrigerem Druck ausgelegt ist, sollte niemals durch einen modernen Common-Rail-Motor ersetzt werden, auch wenn die physikalischen Abmessungen ähnlich erscheinen. Hersteller begegnen dieser Druckanforderung in erster Linie durch die Materialauswahl und den im nächsten Abschnitt beschriebenen Kaltumformprozess und nicht einfach durch die Verwendung einer dickeren Wand bei gewöhnlichen Rohren. Es ist zu beachten, dass der genaue Spitzendruck für ein bestimmtes Motormodell immer anhand der Spezifikationen des Motorherstellers bestätigt werden sollte und nicht anhand einer allgemeinen Referenzskala wie dieser angenommen werden sollte. Verschiedene Motorengenerationen desselben Herstellers können auch mit unterschiedlichen Druckniveaus betrieben werden, da sich Emissionen und Leistungsanforderungen im Laufe der Zeit ändern. Dies ist einer der Gründe, warum der Austausch der Kraftstoffeinspritzleitungen keine Einheitsaufgabe ist und warum es wichtiger ist, die genauen Spezifikationen an die Motorvariante anzupassen, als nur die grobe äußere Erscheinung. Für Werkstätten, die mit einer Vielzahl von Motormodellen arbeiten, kann die Führung einer Referenztabelle für gängige Druckbereiche nach Systemtyp das Risiko der Installation einer unterbewerteten Leitung verringern. Da eine Leitung, die unterhalb ihres Nenndruckbereichs betrieben wird, ohne offensichtliche Warnzeichen im Vorfeld ausfallen kann, wird diese Spezifikationsprüfung im Allgemeinen als sicherheitsrelevanter Schritt und nicht als optionale Formalität behandelt. Die Betrachtung dieses Druckkontexts hilft auch zu erklären, warum Kraftstoffeinspritzleitungen im Gegensatz zu vielen anderen Rohrverbindungsstücken für Kraftfahrzeuge mit vergleichsweise engen Toleranzen und speziellen Druckklassen und nicht nach einem einzigen universellen Design hergestellt werden.

Die richtige Kraftstoffeinspritzleitung muss für die spezifische Druckklasse des Motors, den sie versorgt, ausgelegt sein, da der Ersatz einer Leitung mit niedrigerem Druck durch ein modernes Common-Rail-System zum Ausfall führen kann.

Wie Kraftstoffeinspritzleitungen aufgebaut sind: Material, Struktur und Funktionsprinzip

Eine Kraftstoffeinspritzleitung ist mehr als ein einfaches Schlauchstück. Es wird typischerweise aus speziell ausgewählten hochfesten, niedriglegierten Stahlrohren hergestellt und anschließend wärmebehandelt, um seine Grundstreckgrenze zu erhöhen. Viele Hochdruckleitungen durchlaufen anschließend einen zusätzlichen Kaltumformprozess, die sogenannte Autofrettage, bei der das Rohr einem kontrollierten Innendruck ausgesetzt wird, der zu einer leichten plastischen Verformung der Innenwand führt. Sobald dieser Druck abgebaut wird, verbleibt in der Innenwand eine Schicht Restdruckspannung, die durch den Betriebsdruck überwunden werden muss, bevor sich im Material eine Nettozugspannung aufbaut, was die Ermüdungsbeständigkeit und den Berstdruck deutlich verbessert. Anschließend wird mit Präzisions-CNC-Rohrbiegegeräten die fertige Linie in die exakte dreidimensionale Geometrie gebracht, die für einen bestimmten Motor erforderlich ist, da ein nicht übereinstimmender Biegeradius die Spannung am falschen Punkt entlang der Linie konzentrieren kann. Die folgende Tabelle fasst die Strukturelemente zusammen, die typischerweise in einer starren Hochdruckleitung im Vergleich zu einer flexiblen Wellleitung zu finden sind.

Die Ermüdungsfestigkeit einer Kraftstoffeinspritzleitung wird weitgehend von der Verarbeitung des Stahlrohrs und nicht nur von der Wandstärke bestimmt. Wiederholte Hochdruckimpulse bei jedem Injektionsvorgang führen zu einer zyklischen Belastung der Innenwand des Rohrs, wo mit der Zeit am wahrscheinlichsten Ermüdungsrisse entstehen. Durch eine Wärmebehandlung kann die Grundfestigkeit des Stahls verbessert werden, das weitere Kaltverformungsverfahren der Autofrettage wird jedoch gezielt eingesetzt, um dieser zyklischen Belastung entgegenzuwirken. Die folgende Tabelle zeigt einen veranschaulichenden Index der relativen Ermüdungslebensdauer im Vergleich von Standardrohren, wärmebehandelten Rohren und autofrettagebehandelten Rohren.

Wie das Diagramm zeigt, werden in dieser Abbildung Standardstahlrohre ohne zusätzliche Bearbeitung als Basisindex für die relative Ermüdungslebensdauer festgelegt. Wärmebehandelte Rohre weisen gegenüber dem Ausgangswert eine moderate Verbesserung auf, was im Einklang mit dem allgemeinen technischen Grundsatz steht, dass eine Wärmebehandlung die Grundstreckgrenze erhöht und somit das Spannungsniveau erhöht, das ein Rohr ertragen kann, bevor sich Ermüdungsschäden ansammeln. Autofrettage-behandelte Rohre zeigen in diesem anschaulichen Vergleich die größte Verbesserung unter den drei Kategorien, was damit übereinstimmt, warum dieser Kaltumformprozess speziell mit der Herstellung von Hochdruck-Kraftstoffeinspritzleitungen und nicht mit Allzweck-Stahlrohren in Verbindung gebracht wird. Der Mechanismus hinter dieser Verbesserung besteht darin, dass die nach der Autofrettage in der Innenwand verbleibende Restdruckspannung zunächst durch Betriebszugspannung überwunden werden muss, bevor sich eine Nettozugspannung entwickelt, wodurch die praktische Ermüdungsschwelle effektiv angehoben wird. Dies ist insbesondere für Einspritzleitungen relevant, da diese im Laufe der Lebensdauer eines Motors einer sehr hohen Anzahl von Druckzyklen ausgesetzt sind, sodass selbst eine moderate Verbesserung der Ermüdungsbeständigkeit in kumulierter Hinsicht sinnvoll ist. Es lohnt sich, dieses Diagramm als anschaulichen relativen Vergleich zu betrachten und nicht als Garantie für eine bestimmte Lebensdauerzahl, da die tatsächliche Ermüdungsleistung auch vom Rohrdurchmesser, der Wandstärke, dem Biegeradius und der Installationsqualität abhängt. Basierend auf der oben beschriebenen zugrunde liegenden Materialwissenschaft wird im Allgemeinen erwartet, dass eine ordnungsgemäß hergestellte und korrekt installierte, mit Autofrettage behandelte Leitung ein Standardrohr mit ähnlichen Abmessungen unter den gleichen Betriebsbedingungen übertrifft. Dies ist einer der Gründe, warum ein spezialisierter Hersteller von Kraftstoffeinspritzrohren diesen Verarbeitungsschritt typischerweise als Kernbestandteil der Produktion und nicht als optionale Aufrüstung betrachtet. Für Käufer und Werkstätten, die Ersatzleitungen beschaffen, kann die Bestätigung, dass ein Lieferant diese Art der Verarbeitung auf Hochdruckleitungen anwendet, unabhängig von der grundlegenden Maßspezifikation der Leitung eine relevante Frage sein. Das Verständnis dieser Herstellungsdetails hilft auch zu erklären, warum ein generisches Stahlrohr, selbst eines mit passenden Außenabmessungen, nicht als geeigneter Ersatz für eine speziell angefertigte Kraftstoffeinspritzleitung in einer Hochdruckanwendung angesehen wird.

Autofrettage-Kaltbearbeitung und präzises CNC-Biegen verleihen einer speziell angefertigten Kraftstoffeinspritzleitung ihre Ermüdungsbeständigkeit, weshalb ein generisches Stahlrohr kein geeigneter Ersatz ist.

Anwendungsszenarien und wichtige Auswahlkriterien für Kraftstoffeinspritzleitungen

Kraftstoffeinspritzleitungen werden in einer Vielzahl von Diesel- und Direkteinspritzanwendungen eingesetzt. Dieselmotoren für Pkw und leichte Lkw mit Common-Rail-Systemen sind auf kurze, präzise gebogene Hochdruckleitungen angewiesen, die durch einen eng gepackten Motorraum verlegt werden. Dieselmotoren für schwere Nutzfahrzeuge und landwirtschaftliche Maschinen verwenden häufig längere Leitungen mit einer komplexeren Biegegeometrie, um Einspritzdüsen zu erreichen, die über einem größeren Zylinderkopf positioniert sind. Schiffsdieselmotoren und Industriegeneratorsätze verwenden häufig Leitungen mit größerem Durchmesser, die für Dauerbetriebszyklen ausgelegt sind, statt für den intermittierenden Einsatz in Automobilen. Benzin-Direkteinspritzsysteme verwenden ebenfalls spezielle Hochdruckleitungen, allerdings typischerweise mit niedrigeren Spitzendrücken als Diesel-Common-Rail-Systeme.

Bei der Auswahl oder Beschaffung einer Ersatz-Einspritzdüsenlinie gehen Käufer im Allgemeinen eine Reihe einheitlicher Kriterien durch, bevor sie eine Bestellung bei einem Hersteller oder Lieferanten aufgeben:

1. Erfüllt oder übertrifft der Nenndruck der Leitung den Spitzenbetriebsdruck des Motorsystems?
2. Entsprechen Außendurchmesser und Wandstärke der Erstausrüstungsspezifikation?
3. Gibt die Biegegeometrie und die Gesamtlänge die ursprüngliche Streckenführung korrekt wieder?
4. Passen die Endanschlüsse und der Winkel des Dichtungskegels zu den angeschlossenen Pumpen- und Injektoranschlüssen?
5. Ist das Rohrmaterial und die Verarbeitung (Wärmebehandlung, Autofrettage) für den Hochdruckbetrieb geeignet?
6. Kann der Hersteller oder Großhändler Nachbestellungen mit gleichbleibender Maßgenauigkeit für Flotten- oder Mehreinheitenanforderungen unterstützen?

In den Kraftstoffeinspritzleitungen herrscht während des Motorbetriebs kein konstanter Druck; Stattdessen schwankt der Druck schnell, wenn bei jedem Einspritzvorgang der Injektor geöffnet und geschlossen wird. Dieses Pulsationsmuster wiederholt sich bei typischen Motordrehzahlen viele Male pro Sekunde und führt zu wiederholten Belastungszyklen für die Leitung und ihre Endanschlüsse. Die Auswahl einer Leitung, die nur für den durchschnittlichen Betriebsdruck und nicht für den bei jedem Impuls erreichten Spitzendruck ausgelegt ist, würde zu einer erheblich geringeren Sicherheitsmarge führen. Ingenieure, die das Design von Einspritzsystemen überprüfen, betrachten in der Regel die Form der Druckpulsation und nicht nur eine einzelne Spitzenzahl, um die tatsächlichen Betriebsbedingungen entlang der Linie zu verstehen. Das folgende Flächendiagramm zeigt als Kontext ein beispielhaftes Druckpulsationsmuster über einen Injektionszyklus.

Das schattierte Flächendiagramm zeigt den starken Druckanstieg während des Einspritzvorgangs selbst, was den kurzen Zeitraum widerspiegelt, in dem Kraftstoff bei maximalem Systemdruck durch die Einspritzdüse gedrückt wird. Außerhalb dieses Einspritzfensters pendelt sich der Druck in der Leitung auf eine vergleichsweise stabilere Grundlinie ein, die mit dem Haltedruck der Common Rail oder Pumpe verbunden ist. Dieses Muster wiederholt sich kontinuierlich, während der Motor läuft, was bedeutet, dass die Einspritzleitung während der normalen Betriebsstunden einer sehr hohen Anzahl dieser Druckzyklen ausgesetzt ist. Die praktische Bedeutung dieses Pulsationsmusters besteht darin, dass die Nenndruckspezifikation der Leitung die Spitze jedes Pulses berücksichtigen muss und nicht nur einen Durchschnittsdruck über den Zyklus hinweg. Dies ist auch einer der Gründe, warum die Ermüdungsfestigkeit, die im vorherigen Abschnitt besprochen wurde, ein so wichtiger Konstruktionsaspekt insbesondere für Kraftstoffeinspritzleitungen ist, da die Leitung im Wesentlichen einem kontinuierlichen zyklischen Belastungsmuster und nicht einem einzelnen statischen Druck ausgesetzt ist. Schwankungen der Motordrehzahl und -last verändern auch die Frequenz und in gewissem Maße auch die Form dieses Pulsationsmusters, da sich der Einspritzzeitpunkt und die Einspritzdauer an den Kraftstoffbedarf anpassen. Eine ordnungsgemäß für die vorgesehene Druckklasse ausgelegte und verarbeitete Leitung ist so ausgelegt, dass sie dieses Pulsationsmuster über das erwartete Wartungsintervall des Motors toleriert. Wenn eine Leitung nicht ausreichend spezifiziert ist oder aufgrund des Alters oder eines Herstellungsfehlers Ermüdungsschäden aufweist, ist dieses wiederholte Pulsieren häufig der Mechanismus, der schließlich zu einem Riss oder Ausfall an einem Spannungskonzentrationspunkt wie einer Biegung oder einer Passverbindung führt. Dieses pulsationsbedingte Belastungsmuster ist auch für den vorherigen Punkt zur Druckbewertung relevant: Eine Leitung, die allein auf der Grundlage eines durchschnittlichen Druckwerts ausreichend erscheint, ist im Vergleich zum tatsächlichen Spitzenimpulsdruck, dem sie im Betrieb ausgesetzt ist, möglicherweise immer noch zu klein. Das Erkennen dieser Unterscheidung ist hilfreich, wenn Sie bei einer Auswahl- oder Austauschentscheidung Spezifikationsblätter für verschiedene Einspritzleitungsoptionen vergleichen.

Die Auswahl der richtigen Kraftstoffeinspritzleitung hängt davon ab, ob Druckstufe, Abmessungen und Biegegeometrie genau zum Motorsystem passen, nicht nur zur allgemeinen Anwendungskategorie.

Arten von Kraftstoffeinspritzleitungen: Detaillierter Vergleich

Die folgende Tabelle vergleicht die drei Konfigurationen, die für eine Ersatzentscheidung am relevantesten sind: die starre Hochdruckstahllinie, die flexible Wellrohrlinie und eine maßgeschneiderte CNC-gebogene Ersatzlinie, die hergestellt wird, wenn ein Standardteil nicht verfügbar ist.

Nicht jeder Punkt entlang einer Kraftstoffeinspritzleitung ist während des Motorbetriebs der gleichen Belastung ausgesetzt. Gerade Rohrabschnitte verteilen druckbedingte Spannungen im Allgemeinen relativ gleichmäßig über ihre Länge. Im Gegensatz dazu konzentrieren sich in gebogenen Abschnitten zusätzliche Spannungen auf den äußeren Radius der Kurve, da die Rohrwand in einer Biegung dünner und geometrisch komplexer ist als entlang einer geraden Strecke. Durch die Dichtkegelgeometrie und die Spannkraft der Überwurfmutter führen Fittingverbindungen eine eigene Spannungskonzentration ein. Die folgende Heatmap zeigt einen beispielhaften relativen Spannungsindex über diese drei Rohrzonen unter drei Motorlastbedingungen.

Die Heatmap zeigt, dass die relative Belastung in allen drei Rohrzonen vom Leerlauf bis zur Volllast ansteigt, was direkt auf die höheren Einspritzdrücke und häufigeren Einspritzereignisse im Zusammenhang mit der höheren Motorlast zurückzuführen ist. In jedem Lastzustand weist der gebogene Abschnitt durchweg einen höheren relativen Spannungsindex auf als der gerade Abschnitt. Dies verdeutlicht, warum die Biegegeometrie und der Biegeradius als wichtige Konstruktionsdetails und nicht als zufällige Routenwahl behandelt werden. Fitting-Verbindungen weisen im Vergleich zu geraden Abschnitten auch eine erhöhte relative Spannung auf, wenn auch in diesem anschaulichen Vergleich im Allgemeinen etwas niedriger als der gebogene Abschnitt, was die konzentrierte, aber lokalisierte Natur der Spannung an einem Gewindeverbindungspunkt widerspiegelt. Bei Volllast zeigen alle drei Zonen in diesem veranschaulichenden Muster ihre höchsten Werte, was mit der früheren Diskussion über den Spitzenwert der Druckpulsation während jedes Einspritzvorgangs bei höherem Kraftstoffbedarf übereinstimmt. Dieses Muster hilft zu erklären, warum ermüdungsbedingte Ausfälle in Kraftstoffeinspritzleitungen häufiger an Biegestellen und Anschlussverbindungen gemeldet werden als entlang eines ungestörten geraden Rohrabschnitts. Für Hersteller ist dies einer der Gründe, warum sie Präzisions-CNC-Biegegeräte verwenden, die einen gleichmäßigen, allmählichen Biegeradius erzeugen können, statt einer scharfen oder ungleichmäßigen Biegung, die die Belastung an diesem Punkt weiter konzentrieren würde. Für Werkstätten, die einen Austausch durchführen, ist dieses Muster auch eine praktische Erinnerung daran, Biegebereiche und Anschlussverbindungen sorgfältig auf Anzeichen von Oberflächenschäden, Korrosion oder früherem zu starkem Anziehen zu prüfen, bevor davon ausgegangen wird, dass eine Leitung noch betriebsbereit ist. Dies unterstreicht weiter, warum eine Ersatzleitung die ursprüngliche Biegegeometrie reproduzieren sollte, anstatt während der Installation eine schärfere oder engere Biegung als Problemumgehung zu verwenden, da eine Änderung des Biegeradius das hier gezeigte Spannungskonzentrationsmuster verschieben kann. Wenn Werkstätten und Gerätebetreiber diese Heatmap als veranschaulichendes technisches Muster und nicht als Messergebnis für einen bestimmten Motor behandeln, können sie dennoch die allgemeine Zonenbeziehung nutzen, um Inspektionspunkte während der routinemäßigen Wartung zu priorisieren.

Biegeabschnitte und Formstückverbindungen tragen durchweg mehr Spannung als gerade Abschnitte, weshalb Ersatzlinien die ursprüngliche Biegegeometrie und nicht eine vor Ort geänderte Abkürzung reproduzieren sollten.

Austausch- und Wartungsanleitung: So ersetzen Sie eine Kraftstoffeinspritzleitung sicher

Die folgende Sequenz beschreibt den allgemeinen Prozess zum Ersetzen einer Kraftstoffeinspritzleitung. Die genauen Schritte, Drehmomentwerte und Druckentlastungsverfahren sollten immer vor Beginn der Arbeiten anhand der Servicedokumentation des jeweiligen Motor- oder Geräteherstellers bestätigt werden.

1. Bestätigen Sie die korrekte Spezifikation der Ersatzleitung, einschließlich Druckstufe, Durchmesser, Länge und Biegegeometrie, anhand der OEM-Referenz oder des Servicehandbuchs.
2. Vor dem Trennen einer Hochdruckleitung den Restdruck im Kraftstoffsystem gemäß den Anweisungen des Motorherstellers entlasten.
3. Trennen Sie als allgemeine Vorsichtsmaßnahme die Batterie oder isolieren Sie das elektrische System, bevor Sie in der Nähe des Kraftstoffsystems arbeiten.
4. Lösen und entfernen Sie die Überwurfmuttern sowohl am Pumpen-/Rail-Ende als auch am Injektorende mit einer Bördelmutter oder einem Hahnenfußschlüssel der richtigen Größe, um ein Abrunden der Anschlüsse zu vermeiden.
5. Ziehen Sie die alte Leitung vorsichtig heraus, ohne sie gegen benachbarte Komponenten zu drücken, und achten Sie dabei auf die ursprüngliche Verlegung und Biegeausrichtung.
6. Überprüfen Sie die Dichtkegeloberflächen sowohl am Injektor als auch am Pumpen-/Rail-Anschluss auf Beschädigungen, bevor Sie die neue Leitung installieren.
7. Positionieren Sie die neue Leitung zunächst von Hand und richten Sie die Dichtkegel genau aus, bevor Sie die Überwurfmuttern aufschrauben, um ein Verkanten des Gewindes zu vermeiden.
8. Ziehen Sie jede Überwurfmutter mit dem vom Motor- oder Leitungshersteller angegebenen Wert an und vermeiden Sie dabei sowohl zu festes als auch zu festes Anziehen.
9. Schließen Sie die Batterie wieder an und befolgen Sie das vom Hersteller angegebene Startverfahren, um das Kraftstoffsystem wieder unter Druck zu setzen.
10. Starten Sie den Motor im Leerlauf und überprüfen Sie jede neue Verbindung visuell auf austretenden Kraftstoff, bevor Sie das Fahrzeug oder die Ausrüstung wieder in den Normalbetrieb versetzen.
11. Überprüfen Sie das Drehmoment an jeder Armatur nach einer kurzen Betriebszeit erneut, da bei anfänglichen Temperaturwechseln manchmal eine Nachkontrolle erforderlich sein kann.

Die Beschaffung eines Ersatzsortiments, das der Geometrie der Originalausrüstung entspricht, ist häufig der schwierigste Teil dieses Prozesses, insbesondere bei älteren oder weniger verbreiteten Motormodellen, bei denen kein Standardsortiment verfügbar ist. NINGBO JIATIAN AUTOMOBILE PIPE CO., LTD., gegründet auf der Grundlage der früheren Ningbo Xingxin Metal Products Factory, die 1995 gegründet wurde, ist ein Hersteller von Kraftstoffeinspritzleitungen und eine Fabrik für Automobilrohrverbindungen mit Sitz in Wanhou, Stadt Zhanqi, Bezirk Yinzhou, Ningbo, mit einer Betriebsfläche von etwa 32.000 Quadratmetern und einer Fabrikfläche von etwa 26.000 Quadratmetern. Der Produktionsaufbau des Unternehmens umfasst zehn vollautomatische CNC-Rohrbiegemaschinen, große Montagelinien für Lötöfen, hydraulische Innenumformanlagen, eine 800 Tonnen schwere hydraulische Wasserexpansionsmaschine, automatische Laserschweißgeräte, Schweißroboter und große Bearbeitungszentren, unterstützt durch ein hauseigenes Forschungs- und Testlabor. Diese Art von CNC-Biege- und Umformfähigkeit ermöglicht es einem Lieferanten von Kraftstoffeinspritzrohren, die dreidimensionale Führung eines bestimmten Motors genau zu reproduzieren, was direkt relevant ist, wenn eine Ersatzleitung der ursprünglichen Biegegeometrie entsprechen muss, anstatt von einer generischen geraden Länge angepasst zu werden. Für Flottenbetreiber, Werkstätten und Gerätehersteller, die Ersatzleitungen in großen Mengen beschaffen, kann die Zusammenarbeit mit einem etablierten Automobilrohrhersteller oder -großhändler dabei helfen, eine gleichbleibende Maßgenauigkeit bei Nachbestellungen sicherzustellen.

Ein sicherer Austausch der Kraftstoffeinspritzleitung hängt davon ab, dass zunächst der Systemdruck entlastet wird, die genaue Originalspezifikation eingehalten wird und jede Verbindung mit dem vom Hersteller angegebenen Drehmoment angezogen wird.

Häufig gestellte Fragen zum Austausch der Kraftstoffeinspritzleitung

Ersetzen eines fuel injector line safely comes down to matching the exact original specification and following the correct pressure-relief and torque procedure, rather than treating it as a generic tubing swap.
