AGR-Rohr: Funktion, Symptome, Probleme und Austauschanleitung

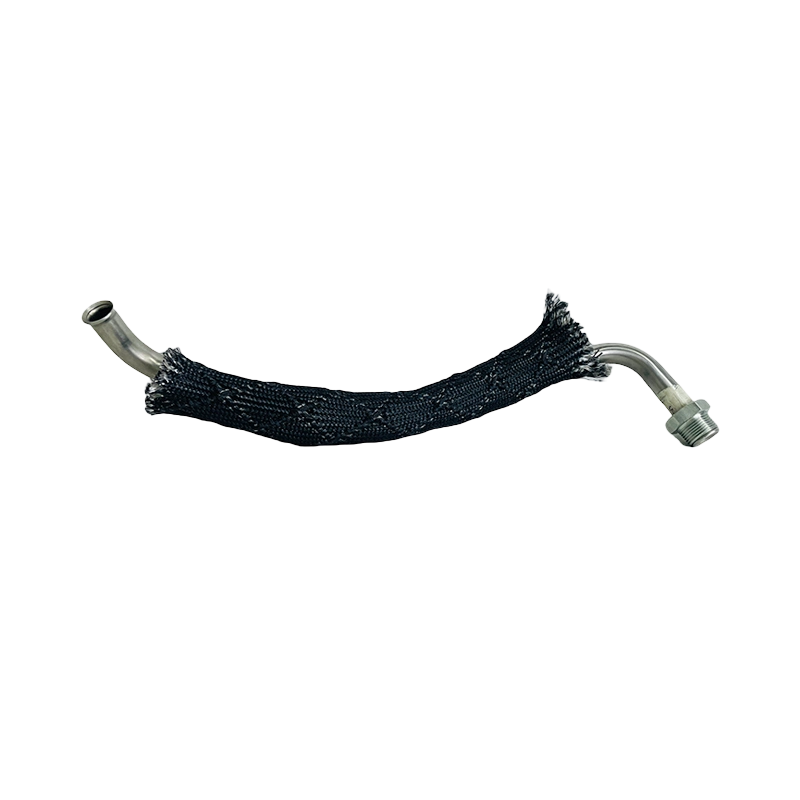

Was ist ein AGR-Rohr

Ein Das AGR-Rohr ist die Rohrleitungskomponente eines Abgasrückführungssystems für Kraftfahrzeuge, das einen Teil des Abgases vom Abgaskrümmer zurück zum Ansaugkrümmer transportiert und es dabei kühlt, damit es wieder in den Brennraum eingeleitet werden kann, um die Verbrennungsspitzentemperaturen zu senken und die Bildung von Stickoxiden zu reduzieren . Das gleiche Teil erscheint unter mehreren Namen in Werkstatthandbüchern und Lieferantenkatalogen, darunter AGR-Rohr, Automobil-AGR-Rohr, Automobil-AGR-Rohr, Abgasrückführungsrohr und Abgasrückführungsrohr.

Zusammen mit dem Kühler, dem Ventil und den Montageteilen werden diese Rohrleitungen oft als AGR-Leitung (Automotive Exhaust Gas Recirculation), AGR-Leitungsbaugruppe oder AGR-Rohrbaugruppe beschrieben. Jede Version erfüllt die gleiche Kernaufgabe: Sie transportiert eine kontrollierte Menge Abgas von der heißen Seite des Motors zur Einlassseite.

Laut DieselNet, einer weithin zitierten technischen Ressource zur Dieselemissionstechnologie, gilt die Abgasrückführung als wirksame Methode zur Kontrolle der NOx-Emissionen in nahezu jeder Klasse von Dieselmotoren, von leichten Personenkraftwagen über mittelschwere und schwere Lastkraftwagen bis hin zu langsam laufenden Schiffsmotoren.

Wie ein Automobil-AGR-Linie Funktioniert

Das Rohr selbst ist passiv, befindet sich jedoch im Zentrum eines Regelkreises, der die Abgasseite des Motors mit der Einlassseite verbindet. Die folgende Sequenz zeigt, was passiert, wenn Abgas durch eine typische Abgasrückführungsleitung strömt.

Rezirkulationsflusssequenz

Das Motorsteuergerät signalisiert dem AGR-Ventil, sich je nach Last-, Geschwindigkeits- und Temperaturbedingungen zu öffnen.
Ein Teil des Abgases verlässt den Abgaskrümmer und gelangt in den Einlassflansch des AGR-Rohrs.
Bei gekühlten Konstruktionen strömt das Gas durch einen lasergeschweißten Kühlerkern, der eine erhebliche Menge Wärme abführt, bevor das Gas stromabwärts weiterströmt.
Bei Kaltstarts kann ein Bypassventil das Gas um den Kühler leiten, sodass sich der Motor schneller erwärmt.
Das gekühlte Gas verlässt den Auslassflansch und vermischt sich im Ansaugkrümmer mit der einströmenden Luftladung.
Das hinzugefügte Abgas verdrängt einen Teil des Sauerstoffs und absorbiert während der Verbrennung Wärme, wodurch die Spitzentemperatur im Zylinder gesenkt und die Stickoxidbildung verringert wird.

In der technischen Literatur wird allgemein beschrieben, dass ein typischer Automobilmotor unter normalen Betriebsbedingungen zwischen 5 und 15 Prozent des gesamten Abgases zurückführt, wobei die genaue Rate kontinuierlich von der Motorsteuereinheit auf der Grundlage von Echtzeit-Betriebsdaten gesteuert wird.

Kernstruktur einer Automobil-AGR-Linie

Die meisten Abgasrückführungsleitungen (AGR) für Kraftfahrzeuge verfügen über die gleichen sechs Funktionsteile. Die Zahlen im Diagramm unten stimmen mit der Teileliste darunter überein.

Teilereferenz

Einlassflansch, Auslassseite, wird an den Abgaskrümmer oder den Turboladerauslass geschraubt, wo das Gas zuerst in die Leitung eintritt.
Das AGR-Kühlergehäuse senkt die Abgastemperatur, bevor sie den Ansaugkrümmer erreicht.
Das AGR-Ventil, ein Magnetventil oder ein Linearantrieb, öffnet und schließt, um zu messen, wie viel Abgas zurückgeführt wird.
Der interne Bypass-Durchgang ermöglicht es dem Gas, während des Aufwärmens beim Kaltstart den Kühler zu passieren.
Der Auslassflansch auf der Einlassseite verbindet das gekühlte Gas zurück mit dem Ansaugkrümmer oder dem Ladeluftweg.
Die Montagehalterung sichert die Baugruppe vor Motorvibrationen und Wärmeausdehnung.

Gängige Konfigurationen von AGR-Leitungsbaugruppen

Motorlayout, Emissionsziel und Arbeitszyklus haben alle Einfluss darauf, welche Abgasrückführungsleitungskonfiguration eine bestimmte Plattform verwendet.

Gängige Konfigurationen von AGR-Leitungsbaugruppen für Kraftfahrzeuge, die für Pkw- und Nutzfahrzeugmotoren verwendet werden
Konfiguration	Fließpfad	Kühlung	Am besten geeignet für
Hochdruck-AGR	Leitet Gas vor der Turboladerturbine um	Optionaler Kühler, oft kompakt	Schnelles Einschwingverhalten, Reihen- und V-Motoren
Niederdruck-AGR	Leitet Gas nach dem Turbolader und dem Partikelfilter um	Normalerweise gekühlt	Größerer Betriebsbereich, Zweikreissysteme
Gekühlte AGR-Leitungsbaugruppe	Leitet Gas durch einen lasergeschweißten Kühlerkern	Aktiver Kühlmittelmantel	Hochlastdiesel und Schwerlastanwendungen
Bypass-EGR-Leitungsbaugruppe	Enthält ein Bypassventil, das den Kühler überspringt	Kühlung disabled during bypass	Kaltstart, Aufwärmen und Niedertemperaturbetrieb

Warum ein Abgasrückführungsleitung (AGR) für Kraftfahrzeuge Angelegenheiten

In der Patentdokumentation zur Emissionskontrolle wird beschrieben, dass ein ordnungsgemäß funktionierendes AGR-System in der Lage ist, die NOx-Emissionen in der Größenordnung von zu reduzieren 50 Prozent , wobei die kombinierte Reduzierung bis zu 95 Prozent wenn das Basis-AGR-System mit zusätzlicher Nachbehandlungshardware gepaart wird, gemäß US-Patent 6742335, das ein AGR-Steuersystem und -verfahren für einen Verbrennungsmotor beschreibt.

Niedrigere Verbrennungstemperatur - Rezirkuliertes Gas verdrängt Sauerstoff und absorbiert Wärme, wodurch die Bedingungen für die Bildung von Stickoxiden verringert werden.
Unterstützung von Emissionsstandards - Eine ordnungsgemäß funktionierende Leitung hilft dem Motorsteuergerät, den NOx-Ausstoß innerhalb der für die Plattform festgelegten Kalibrierungsziele zu halten.
Dual-Circuit-Flexibilität - Hochdruck- und Niederdruckkreise können zusammenarbeiten, um den nutzbaren Rezirkulationsbereich über alle Motordrehzahlen hinweg zu erweitern.
Anpassungsfähigkeit beim Kaltstart - Ein Bypassventil ermöglicht es dem System, die Kühlung auszulassen, wenn ein schnelles Aufwärmen des Motors wichtiger ist als die NOx-Kontrolle.
Reaktionspräzision - Magnet- oder Linearventile mit Öffnungs- und Schließzeiten von 50 bis 100 Millisekunden ermöglichen eine enge Abstimmung mit den Befehlen des Motorsteuergeräts.

Symptome einer defekten AGR-Röhre

Ein beschädigtes oder verstopftes AGR-Rohr eines Kraftfahrzeugs führt in der Regel zu einer Reihe erkennbarer Fahrverhaltenssymptome und nicht zu einem einzigen offensichtlichen Warnzeichen.

Ein illuminated check engine light tied to an EGR flow related diagnostic code.
Rauer, ungleichmäßiger oder instabiler Leerlauf, insbesondere direkt nach dem Start.
Ein spürbarer Rückgang des Kraftstoffverbrauchs im Vergleich zu normalen Fahrbedingungen.
Im Innenraum riecht es nach Abgasen, vor allem bei geschlossenen Fenstern.
Leichtes Klopfen oder Piepen unter Last, verursacht durch falschen Abgasrückführungsstrom.
Sichtbarer Ruß, Flecken oder Rückstände an Rohrverbindungen, Flanschen oder dem Kühlergehäuse.

Warum AGR-Rohre reißen, lecken oder verstopfen

Knacken

Wiederholte Temperaturwechsel zwischen heißem Abgas und kühleren Umgebungsbedingungen führen zu Ausdehnungs- und Kontraktionsspannungen am Metall und an den Schweißverbindungen. Über genügend Zyklen hinweg kann diese Ermüdung zu Haarrissen führen, meist in der Nähe des Kühlerabschnitts oder einer Flanschverbindung.

Undicht

Leckagen beginnen meist an Flanschdichtungen, Schweißnähten oder einem vorhandenen Riss. Korrosion durch die Vermischung von Kondensat mit Abgasnebenprodukten kann den Dichtungsverschleiß an Verbindungen beschleunigen, die häufigen Temperaturschwankungen ausgesetzt sind.

Verstopfung

Kohlenstoff und Ruß bilden sich auf natürliche Weise, wenn das Abgas im Rohr abkühlt. Mit der Zeit können sich diese Ablagerungen an den Innenwänden und um den Ventilsitz herum ansammeln, wodurch der Durchgang verengt und die Gaszirkulation eingeschränkt wird, selbst wenn das Ventil eine normale Öffnung anweist.

Daten hinter der EGR-Emissionskontrolltechnologie

Die folgenden Abbildungen fassen öffentlich verfügbare Forschungsergebnisse und technische Dokumentation zu Abgasrückführungssystemen und ihrer Rolle bei der Emissionskontrolle zusammen.

NOx-Reduktionspotenzial durch Emissionskontrollansatz

Die folgende Tabelle zeigt häufig genannte NOx-Reduktionsbereiche für allein verwendete AGR-Systeme im Vergleich zu AGR in Kombination mit zusätzlicher Nachbehandlungshardware.

Veranschaulichende NOx-Reduktionsbereiche, auf die in der Automobilemissionstechnik und in der Patentliteratur verwiesen wird, US-Patent 6742335; tatsächliche Ergebnisse variieren je nach Motor und Kalibrierung

Wachstumspfad des Marktes für AGR-Systeme für Kraftfahrzeuge

Unabhängige Marktforschungen deuten auf eine stetige, anhaltende Nachfrage nach AGR-Systemkomponenten hin, da die Regulierungsbehörden die NOx-Grenzwerte für alle Diesel- und Benzinplattformen beibehalten.

Quelle: 360iResearch, Automotive AGR System Market Size and Share Report, 2025 bis 2032, basierend auf einer CAGR von 7,19 Prozent

Meilensteine der Marktgröße

Dieselbe Marktforschung wird eher als Meilensteine als als kontinuierlicher Trend betrachtet und zeigt das Ausmaß des erwarteten Wachstums zwischen dem aktuellen Zeitraum und dem Ende des Prognosefensters.

Quelle: 360iResearch, Automotive EGR System Market Size and Share Report, Zahl für 2028 interpoliert aus der gemeldeten 7,19 Prozent CAGR

Hochdruck-AGR im Vergleich zur Niederdruck-AGR

Die folgende Tabelle ist ein allgemeiner technischer Vergleich typischer Schaltungseigenschaften und keine Zahl aus einem Marktbericht.

Allgemeiner technischer Vergleich typischer HD-AGR- und LP-AGR-Schaltkreiseigenschaften, keine zitierte Datenquelle

Auswahl eines Ersatz-AGR-Rohrs oder einer Leitungsbaugruppe

Durch die Anpassung eines Ersatzteils an das ursprüngliche Layout und den ursprünglichen Arbeitszyklus werden wiederholte Ausfälle vermieden. Es lohnt sich, die folgenden Faktoren zu prüfen, bevor Sie ein AGR-Rohr aus Edelstahl oder eine komplette AGR-Leitungsbaugruppe bestellen.

Materialqualität - Edelstahl 304 oder 316L oder eine gleichwertige hochfeste Legierung widersteht Korrosion und wiederholten Hochtemperaturwechseln besser als Weichstahl.
Flanschkompatibilität - Schraubenmuster, Dichtungsoberfläche und Ausrichtung müssen genau mit den Verbindungspunkten des Abgaskrümmers und des Ansaugkrümmers übereinstimmen.
Kühlerintegration - Ein lasergeschweißter Kühlerkern mit guter Korrosionsbeständigkeit trägt dazu bei, dass die Leitung auch bei anhaltend hohem Lastbetrieb standhält.
Ventilreaktionszeit - Magnet- oder Linearventile mit einer Nennleistung von etwa 50 bis 100 Millisekunden unterstützen die präzise Koordination des Motorsteuergeräts.
Modulare Steckverbinder - Standardisierte Schnellspannclips vereinfachen künftige Montage- und Wartungsarbeiten vor Ort.
Routing-Match - Anordnungen von Reihen- und V-Motoren erfordern häufig eine andere Rohrführung. Stellen Sie daher sicher, dass die Baugruppe zur vorliegenden Motorkonfiguration passt.

Best Practices für den Austausch eines AGR-Rohrs

Eine konsequente Austauschreihenfolge verringert die Wahrscheinlichkeit eines erneuten Lecks oder einer falsch sitzenden Dichtung.

Lassen Sie den Motor vollständig abkühlen, bevor Sie Komponenten der Abgasrückführungsleitung trennen.
Überprüfen Sie die Flanschoberflächen sowohl auf der Seite des Abgaskrümmers als auch auf der Seite des Ansaugkrümmers auf Beschädigungen oder starke Kohlenstoffablagerungen.
Entfernen Sie das alte Rohr zusammen mit allen Montagehalterungen und reinigen Sie dann die Passflächen gründlich.
Bringen Sie an jeder Flanschverbindung neue Dichtungen an, anstatt die Originaldichtungen wiederzuverwenden.
Installieren Sie die Ersatz-AGR-Rohrbaugruppe und richten Sie dabei die Ausrichtung des Kühlers und des Bypassventils wie für die Plattform angegeben aus.
Ziehen Sie die Flanschbefestigungen in der für den Motor angegebenen Reihenfolge und mit dem angegebenen Wert an und schließen Sie dann alle elektrischen Anschlüsse für das Ventil wieder an.
Löschen Sie alle gespeicherten Diagnosecodes und bestätigen Sie die normalen AGR-Flusswerte während eines Straßentests.

Wartungstipps zur Vermeidung eines vorzeitigen Ausfalls der AGR-Röhre

Die meisten vorzeitigen AGR-Ausfälle sind auf Kohlenstoffablagerungen oder wiederholte thermische Belastungen zurückzuführen, die beide gut auf routinemäßige Maßnahmen reagieren.

Befolgen Sie die empfohlenen Intervalle für die Inspektion oder Reinigung von Kohlenstoffablagerungen im Ventil- und Rohrinneren.
Beheben Sie einen unruhigen Leerlauf oder einen AGR-bezogenen Diagnosecode umgehend, anstatt zuzulassen, dass sich eine geringfügige Einschränkung verschlimmert.
Überprüfen Sie die Flanschdichtungen und Montagehalterungen regelmäßig auf Anzeichen von Undichtigkeiten oder Ermüdungsrissen.
Halten Sie das Kühlsystem in gutem Zustand, da der Kühlmittelfluss zum AGR-Kühler Einfluss darauf hat, wie effizient es die Abgastemperatur senkt.
Verwenden Sie Kraftstoff und Öl, die den Spezifikationen des Motorherstellers entsprechen, um die übermäßige Rußbildung zu begrenzen.

Häufige Probleme und Lösungen für AGR-Rohre

Die meisten Beschwerden über ein AGR-Rohr für Kraftfahrzeuge fallen in eine der wenigen wiederkehrenden Kategorien.

Häufige Probleme mit AGR-Rohren für Kraftfahrzeuge und typische Korrekturmaßnahmen
Symptom	Wahrscheinliche Ursache	Empfohlener Fix
Überprüfen Sie die Motorleuchte anhand eines AGR-Durchflusscodes	Eingeschränkter Durchfluss durch Kohlenstoffablagerungen oder ein festsitzendes Ventil	Überprüfen und reinigen Sie das Innere des Ventils und des Schlauchs und löschen Sie dann den Code
Abgasgeruch in der Nähe des Motorraums	Undicht flange gasket or a stress crack	Überprüfen Sie die Flanschoberflächen und ersetzen Sie die Dichtung oder den beschädigten Abschnitt
Unruhiger Leerlauf nach Kaltstart	Bypassventil klemmt offen oder geschlossen	Testen Sie die Funktion des Bypassventils und ersetzen Sie es, wenn es nicht funktioniert
Reduzierter Kraftstoffverbrauch	Falsche Rezirkulationsrate aufgrund einer verstopften oder undichten Leitung	Überprüfen Sie die AGR-Durchflusswerte anhand der Spezifikation und reparieren Sie sie bei Bedarf
Sichtbare Risse in der Nähe des Kühlerbereichs	Ermüdung durch thermische Zyklen im Laufe der Zeit	Ersetzen Sie das betroffene Rohr oder den Kühlerabschnitt durch eine passende Baugruppe

Wo AGR-Leitungen für Kraftfahrzeuge verwendet werden

Abgasrückführungsleitungsbaugruppen kommen in einer Vielzahl von Verbrennungsplattformen vor, die den NOx-Ausstoß verwalten müssen.

Personenkraftwagen - Sowohl Diesel- als auch Benzinmotoren nutzen AGR-Leitungen, um die NOx-Ziele unter normalen Fahrbedingungen zu erreichen.
Leichte und schwere Lkw - Gekühlte AGR-Leitungsbaugruppen unterstützen einen dauerhaften Hochlastbetrieb über lange Betriebszyklen.
Off-Highway- und Baumaschinen - AGR-Leitungsbaugruppen helfen Dieselmotoren dieser Kategorie, NOx bei wechselnden Lastbedingungen zu verwalten.
Schiffsdieselmotoren - Schiffsanwendungen mit niedriger Geschwindigkeit nutzen die AGR-Technologie als Teil umfassenderer NOx-Kontrollstrategien.
Industrielle Stromaggregate - Stationäre Dieselmotoren basieren auf ähnlichen Rückführungsprinzipien, um die Verbrennungstemperatur und die Emissionen zu steuern.

Über JIATIAN

JIATIAN ist ein Hersteller von Abgasrückführungsleitungen (AGR) für Kraftfahrzeuge mit Sitz in Wanhou, Stadt Zhanqi, Bezirk Yinzhou, Stadt Ningbo, etwa 25 Kilometer vom Flughafen Ningbo Liushi und etwa 5 Kilometer von der Küstenindustriezone von Ningbo entfernt. Das Unternehmen wurde auf der Grundlage der Ningbo Xingxin Metal Products Factory aus dem Jahr 1995 gegründet und konzentriert sich heute auf die Produktion von Automobilrohrverbindungen auf einer Firmenfläche von etwa 32.000 Quadratmetern, darunter etwa 26.000 Quadratmeter Fabrikfläche.

Die Produktlinien umfassen Kurzweg-AGR-Rohrkonstruktionen, die den Druckabfall reduzieren und die Systemreaktion verbessern sollen, lasergeschweißte Kühlerkerne mit Bypassventiloptionen für ein schnelleres Aufwärmen beim Kaltstart sowie modulare Rohrleitungen, die auf standardisierten Anschlüssen und Schnellverschlussklemmen basieren und eine einfachere Montage vor Ort ermöglichen. Die Hauptleitungen werden aus Edelstahl 304 oder 316L oder hochfesten Legierungen hergestellt, mit Magnet- oder Linearventiloptionen, die für Öffnungs- und Schließzeiten von 50 bis 100 Millisekunden ausgelegt sind, um eine präzise Koordination der Motorsteuereinheit zu unterstützen. Die Leitungsoptionen sind für Reihen- und V-Motoranordnungen geeignet, einschließlich Zweikreiskonstruktionen, die Hochdruck- und Niederdruck-AGR kombinieren.

Häufig gestellte Fragen

Was ist ein AGR-Rohr?

Ein EGR tube is the piping component in an automotive exhaust gas recirculation system that carries a portion of exhaust gas from the exhaust manifold back to the intake manifold.
Was macht ein AGR-Rohr?

Es leitet und kühlt häufig eine dosierte Menge Abgas, sodass das rückgeführte Gas die Spitzenverbrennungstemperatur senkt und die Stickoxidbildung verringert.
Was ist ein AGR-Rohr?

AGR-Rohr ist ein anderer Name für die gleiche Komponente, ein AGR-Rohr für Kraftfahrzeuge, das die Abgasseite des Motors mit der Einlassseite verbindet.
Wie funktioniert ein AGR-Rohr?

Das AGR-Ventil öffnet sich, um Abgas in das Rohr eintreten zu lassen. Das Gas strömt durch einen kühleren Abschnitt (falls vorhanden) und strömt dann in den Ansaugkrümmer, wo es sich mit der einströmenden Luftladung vermischt.
Was sind die Symptome einer defekten AGR-Röhre?

Zu den häufigsten Symptomen gehören eine leuchtende Motorkontrollleuchte, ein unruhiger Leerlauf, ein Abgasgeruch im Innenraum, verringerter Kraftstoffverbrauch und sichtbarer Ruß in der Nähe der Rohrverbindungen.
Was passiert, wenn ein AGR-Rohr reißt?

Aus einem gerissenen Rohr kann Abgas austreten, bevor es den Ansaugkrümmer erreicht, wodurch das Luft-Kraftstoff-Gemisch gestört wird und die Motorkontrollleuchte aufleuchten kann.
Kann ein AGR-Rohr undicht sein?

Ja, Leckagen entstehen typischerweise an Flanschdichtungen, Schweißnähten oder rissigen Stellen, die durch wiederholte Heiz- und Kühlzyklen verursacht werden.
Kann ein AGR-Rohr verstopfen?

Ja, im Laufe der Zeit können sich Kohlenstoff- und Rußablagerungen im Rohr und um das Ventil herum bilden, wodurch der Durchgang verengt und der Durchfluss eingeschränkt wird.
Warum bricht ein AGR-Rohr?

Wiederholte Temperaturwechsel zwischen heißem Abgas und kühleren Umgebungsbedingungen erzeugen Ausdehnungs- und Kontraktionsspannungen, die zur Ermüdung des Metalls oder der Schweißverbindungen führen können.
Warum ist meine AGR-Leitung undicht?

Ein undichtes Rohr ist in der Regel die Folge einer verschlissenen Flanschdichtung, eines Spannungsrisses durch Temperaturwechsel oder Korrosion an einer Verbindung, die Kondensation ausgesetzt ist.
Kann ein defektes AGR-Rohr dazu führen, dass die Motorkontrollleuchte aufleuchtet?

Ja, das Motorsteuergerät überwacht den AGR-Fluss und schaltet normalerweise eine Motorkontrollleuchte ein, wenn der Schlauch undicht ist, verstopft ist oder auf andere Weise außerhalb der erwarteten Grenzwerte liegt.
