Wie wählt man die richtige Einspritzdüsenlinie für Automobilanwendungen aus?
Die Auswahl der richtigen Kraftstoffeinspritzdüsenreihe für Kraftfahrzeuge hängt von vier Faktoren ab
Das Richtige Kraftstoffeinspritzleitung für Kraftfahrzeuge ist derjenige, der dem Betriebsdruck des Kraftstoffzufuhrsystems entspricht, ein Material verwendet, das für die Kraftstoffart und die Umgebung unter der Motorhaube geeignet ist, über einen Anschlussstil verbunden wird, der für den Einspritzer und die Schiene geeignet ist, und die richtige Größe für Durchmesser, Wandstärke und Leitungslänge hat. Wenn eine dieser Variablen falsch ist, verkürzt sich tendenziell die Lebensdauer und es kann im Laufe der Zeit zu einer ungleichmäßigen Kraftstoffzufuhr an der Einspritzdüsenspitze kommen.
Bei einem Benzinmotor mit mehreren Anschlüssen ist im Allgemeinen eine für niedrigen bis mittleren Druck ausgelegte Kraftstoffleitung mit einer korrosionsbeständigen Beschichtung für das Einspritzventil-Zufuhrsegment ausreichend. Bei einem Benzin-Direkteinspritzer oder Diesel-Common-Rail-Motor muss die Einspritzleitung zwischen der Schiene oder Pumpe und jedem Einspritzventil Drücken standhalten, die um eine Größenordnung höher liegen, was kaltverformte Stahlrohre anstelle einer Standardschlauchleitung erfordert. In den folgenden Abschnitten werden die einzelnen Auswahlfaktoren ausführlicher erläutert, zusammen mit Referenzdiagrammen, die zeigen, wie diese Variablen auf gängigen Engine-Plattformen verglichen werden.
Was für ein Kraftstoffeinspritzleitung Ist tatsächlich im Kraftstoffsystem der Fall

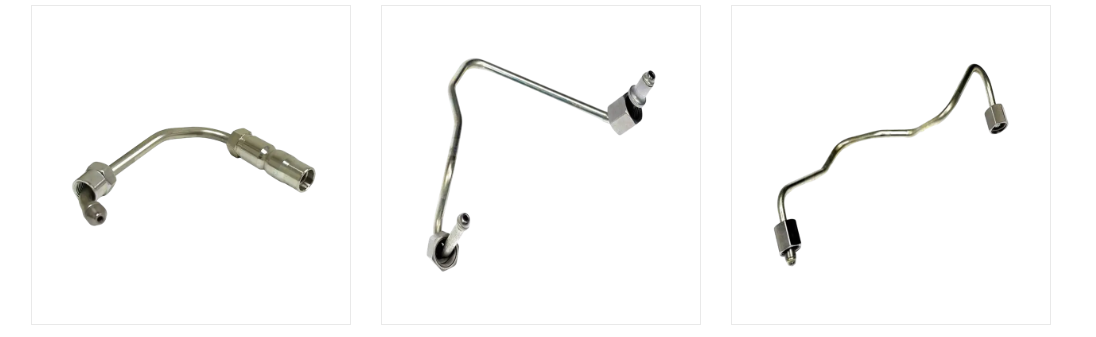

Eine Kraftstoffeinspritzleitung ist der Schlauchabschnitt, der unter Druck stehenden Kraftstoff von der Pumpe oder Common Rail zur Einspritzdüse an jedem Zylinder transportiert. Innerhalb der breiteren Gasleitung im Autonetz befindet es sich ganz am Ende des Förderwegs, nach der Tankleitung, der Filterleitung und der Versorgungsleitung und direkt vor dem Punkt, an dem der Kraftstoff dosiert und in den Ansaugkanal oder die Brennkammer zerstäubt wird. Da es am nächsten an der Einspritzdüse arbeitet, erfährt dieses Segment die stärksten Druckimpulse im gesamten Kraftstoffkreislauf.
Im Alltagsgespräch werden Kraftstoffleitungen von Kraftfahrzeugen oft in Gruppen zusammengefasst, aber die Einspritzleitung selbst ist eine andere Komponente als die Tank-zu-Pumpen-Leitung oder die Rücklaufleitung. Es muss schnelle Druckpulsationen tolerieren, die jedes Mal entstehen, wenn sich ein Injektor öffnet und schließt, in manchen Fällen hunderte Male pro Sekunde über den gesamten Drehzahlbereich hinweg, und gleichzeitig dicht genug bleiben, um selbst geringfügige Leckagen an den Verbindungspunkten zu verhindern.
Warum dem Injektorleitungssegment besondere technische Aufmerksamkeit geschenkt wird
Im Gegensatz zu einer Länge von Allzweck-Kraftstoffschläuchen benötigt eine Einspritzleitung in der Regel eine starre oder halbstarre Wandkonstruktion, damit sie bei Vibrationen ihre Form am Einspritzventilkörper beibehält. In vielen Ersatzteilkatalogen wird eine Kraftstoffleitung dieses Typs zusammen mit den dazugehörigen Anschlüssen, Klemmen und Befestigungsclips unter Kraftstoffzufuhr-Hardware aufgeführt, da alle diese Teile zusammenarbeiten, um die Verbindung auch bei wiederholten Druckwechseln dicht zu halten.
Gängige Materialien, die in Kraftstoffeinspritzleitungen verwendet werden, und deren Vergleich
Vier Materialfamilien decken den größten Teil des Marktes für Kraftstoffeinspritzleitungen für Kraftfahrzeuge ab: Edelstahl, kaltverformte Stahllegierung, Nylon und Verbund- oder verstärkte Polymerschläuche. Jedes gleicht Drucktoleranz, Korrosionsbeständigkeit und Flexibilität unterschiedlich aus, weshalb Motorenkonstrukteure selten dasselbe Material für die Niederdruck-Versorgungsseite und die Hochdruck-Einspritzseite desselben Systems verwenden.
Materialschnappschuss für die Auswahl der Kraftstoffeinspritzdüsenlinie
| Material | Typische Druckklasse | Korrosionsbeständigkeit | Flexibilität | Gemeinsame Anwendung |
|---|---|---|---|---|
| Edelstahl | Hochdruck-Common-Rail-Segment | Hoch | Niedrig | Zuleitungen für Diesel- und GDI-Injektoren |
| Stahllegierung, kaltverformt | Hochdruck-Common-Rail-Segment | Mäßig bis hoch | Niedrig | Diesel-Common-Rail-Einspritzrohre |
| Nylon | Niedrig to moderate pressure | Hoch | Hoch | Vorlauf-, Rücklauf- und Dampfleitungen |
| Verbundwerkstoff, verstärkt | Mäßiger Druck | Mäßig bis hoch | Mäßig | Mitteldruck-Einspeisung und Überbrückungsleitungen |
Edelstahl und kaltverformte Stahllegierungen dominieren im Hochdrucksegment, da beide die Autofrettage durchlaufen können, einen Kaltbearbeitungsschritt, der die Innenwand über ihre Streckgrenze hinaus drückt und eine Schicht restlicher Druckspannung hinterlässt. Diese Restspannung gleicht die Zugspannung aus, die bei jedem Einspritzdruckimpuls entsteht, was einer der Gründe dafür ist, dass eine ordnungsgemäß verarbeitete Einspritzleitung aus Stahl weit darüber liegende Drücke aushalten kann 200 MPa in einer Diesel-Common-Rail-Anwendung ohne frühzeitige Ermüdungsrissbildung.
Passende Druckwerte für das verwendete Einspritzsystem
Die Druckklasse ist der erste Filter, der bei der Eingrenzung einer Kraftstoffleitungsoption angewendet wird. Eine für einen Niederdruck-Benzinversorgungskreislauf gebaute Leitung ist kein Ersatz für das Segment, das einen Common-Rail-Injektor speist, und die Verwendung der falschen Klasse in beide Richtungen verschwendet entweder den Haltbarkeitsspielraum oder stellt ein echtes Zuverlässigkeitsrisiko dar.
Typischer Betriebsdruck nach Systemtyp
Die Hochdruck-Diesel-Common-Rail-Injektoren sind das Segment, das die größte technische Aufmerksamkeit erhält, da sie sowohl extremem statischen Druck als auch schnellen Pulsationen standhalten müssen. Benzinsysteme mit Direkteinspritzung liegen dazwischen und benötigen ein Rohr, das zweistellige MPa-Werte verarbeiten kann, ohne die Wandstärke einer Dieselleitung. Wenn Sie wissen, in welche Kategorie ein Fahrzeug fällt, können Sie am schnellsten eine kompatible Einspritzdüsenreihe in die engere Auswahl nehmen, bevor Sie sich mit den Material- oder Montagedetails befassen.
Arten von Kraftstoffleitungsanschlüssen und Verbindungsmethoden für eine sichere Abdichtung
Kraftstoffleitungen und -armaturen funktionieren als einzelnes System und nicht als separate Einkäufe, da ein Schlauch mit ansonsten korrekter Nennleistung immer noch undicht sein kann, wenn er mit einem nicht passenden Anschluss kombiniert wird. Kraftstoffeinspritzleitungsbaugruppen für Kraftfahrzeuge verwenden in der Regel eine von wenigen bewährten Verbindungsarten, die je nach Druckklasse, Rohrmaterial und Wartungshäufigkeit der Verbindung ausgewählt werden.
Arten von Kraftstoffleitungsverbindungen in modernen Fahrzeugen
- Bördelbeschläge Bilden Sie eine Metall-auf-Metall-Dichtung mithilfe eines aufgeweiteten Rohrendes, das gegen einen passenden Konus gedrückt wird. Dies wird häufig bei Stahlinjektorleitungen verwendet, die hohem Druck ausgesetzt sind.
- Klemmverschraubungen Verlassen Sie sich auf eine Zwinge, die sich beim Anziehen der Mutter in die Rohrwand einschneidet. Dies ist nützlich, wenn eine Leitung verbunden werden muss, ohne das Rohrende aufzuweiten.
- Schnellkupplungen Sie lassen sich zusammenstecken und werden häufig an Versorgungs- und Rücklaufleitungen aus Nylon verwendet, bei denen es bei Wartungsarbeiten auf eine schnelle Montage und Demontage ankommt.
- Banjo-Anschlüsse Verwenden Sie einen hohlen Schraubverbinder, der es der Leitung ermöglicht, in einem festen Drehwinkel zu sitzen, was oft am Injektoreinlass zu finden ist, wo der Platz knapp ist.
- Steckanschlüsse aufstecken werden mit verstärkten Kraftstoffschläuchen in Abschnitten des Kreislaufs mit niedrigerem Druck kombiniert und normalerweise mit einer Schelle befestigt.
- Kompressionsmuttern mit Gewinde werden an den Injektor- und Rail-Anschlüssen von Hochdruck-Stahlleitungen verwendet und bei der Montage auf ein bestimmtes Drehmoment angezogen.
Automobilschläuche und -armaturen arbeiten zusammen
In der Praxis kombinieren Kfz-Schläuche und Armaturen für Kfz-Kraftstoffleitungen starre Rohrabschnitte mit kurzen flexiblen Schlauchstrecken, bei denen eine Vibrationsisolierung zwischen Motor und Fahrgestell erforderlich ist. Die Arten von Kraftstoffleitungsanschlüssen unterscheiden sich zwischen Steckverbindern im Erstausrüstungsstil und generischen Aftermarket-Designs. Daher besteht der sicherste Ansatz bei der Beschaffung eines Ersatztyps für Kraftstoffleitungsanschlüsse darin, die Gewindesteigung, den Rohraußendurchmesser und die Dichtungsmethode dem Originalteil anzupassen, anstatt von einer Austauschbarkeit zwischen verschiedenen Motorfamilien auszugehen.
Überlegungen zu Durchmesser, Wandstärke und Länge bei der Auswahl der Injektorleitung
Außendurchmesser- und Wandstärkenskala mit Druckklasse und Injektor-Durchflussanforderung. Ein Dieselmotor mit größerem Hubraum oder Hochleistungsdieselmotor bewegt mehr Kraftstoff pro Zyklus, daher benötigt seine Einspritzleitung normalerweise eine größere Bohrung, um Strömungsgeschwindigkeit und Druckabfall in einem akzeptablen Bereich zu halten, während die Wand immer noch dicker werden muss, um den höheren Arbeitsdruck zu bewältigen.
Die Länge ist genauso wichtig wie der Durchmesser. Eine längere Strecke als nötig führt zu einem Druckabfall und zusätzlicher Masse, die geklemmt und gestützt werden muss, während eine zu kurze Strecke die Armaturen an beiden Enden belastet, sobald sich der Motor unter seinen eigenen Halterungen stabilisiert. Die Einhaltung der ursprünglichen Rohrlänge und Biegegeometrie oder ein ordnungsgemäß bemessener Austausch hält die Leitung frei von unerwünschten Spannungen an den Injektor- und Rail-Verbindungen.
Verlegung, Abstand und Vibrationsschutz während der Installation
Die richtige Verlegung schützt eine Kraftstoffeinspritzleitung vor zwei der häufigsten Fehlerursachen: Hitze und Scheuern. Eine Leitung, die in der Nähe des Abgaskrümmers verläuft, altert schneller als eine Leitung, die entlang der kühleren Seite des Motorraums verläuft, und eine Leitung, die an einer Halterung oder einem Kabelbaum reibt, verschleißt mit der Zeit durch die Außenwand.
- Befolgen Sie den ursprünglichen Verlegepfad und die Clippositionen, damit die Leitung den vorgesehenen Abstand zu beweglichen Teilen und heißen Oberflächen einhält.
- Halten Sie einen sichtbaren Spalt zwischen dem Rohr und allen Abgaskomponenten und fügen Sie dort, wo die Werksanordnung einen solchen vorsieht, einen Hitzeschildabschnitt hinzu.
- Platzieren Sie die Befestigungsklammern in gleichmäßigen Abständen, damit sich das Rohr nicht weit genug biegen kann, um während der Motorbewegung mit benachbarten Teilen in Kontakt zu kommen.
- Vermeiden Sie es, Stahlrohre enger als den Nenn-Mindestbiegeradius zu biegen, da eine scharfe Biegung die Wand dünner macht und die Spannung konzentriert.
- Überprüfen Sie das Drehmoment bei jeder Verschraubung nach dem ersten Wärmezyklus, da die Wärmeausdehnung eine Verbindung, die kalt angezogen wurde, leicht lockern kann.
Erkennen von Verschleiß, Undichtigkeiten und Leistungsproblemen im Laufe der Fahrzeugkilometer
Der Verschleiß der Einspritzdüsenleitungen entwickelt sich tendenziell allmählich und tritt nicht auf einmal auf, weshalb eine regelmäßige Sichtprüfung die meisten Probleme erkennt, bevor sie sich auf das Fahrverhalten auswirken. Die folgende Tabelle zeigt, wie der Anteil der untersuchten Leitungen, die irgendeine Form von Verschleiß aufweisen, typischerweise mit zunehmender Kilometerleistung ansteigt.
Eine Kraftstoffeinspritzleitung fällt selten ohne Warnzeichen aus. Ein schwacher Kraftstoffgeruch in der Nähe des Motorraums, ein sichtbarer Feuchtigkeitsrückstand entlang des Rohrs, ein unruhiger Leerlauf, der vorher nicht vorhanden war, oder ein kleiner Abfall der Kraftstoffdruckwerte während der Diagnose sind alles Gründe, die Leitung und ihre Armaturen zu überprüfen, bevor das Problem das Starten oder Beschleunigen beeinträchtigt.
Wartungspraktiken, die dazu beitragen, die Lebensdauer der Injektorleitung zu verlängern
Die meisten Maßnahmen zum Schutz einer Kraftstoffeinspritzleitung sind einfach und mit geringem Aufwand verbunden, sodass sie problemlos in einen routinemäßigen Servicebesuch integriert werden können, anstatt sie als separate Aufgabe zu behandeln.
- Wischen Sie beim Ölwechsel die Leitung und die Anschlüsse ab und achten Sie auf einen matten, klebrigen Film, der auf ein langsames Auslaufen hinweist.
- Überprüfen Sie die Befestigungsklammern auf Risse oder Lockerheit, da eine Leitung, die sich bewegen kann, mit der Zeit scheuert.
- Halten Sie den Motorraum frei von Ablagerungen rund um die Leitung, da eingeschlossene Feuchtigkeit und Straßensand die Oberflächenkorrosion beschleunigen.
- Ersetzen Sie abgenutzte Klemmen und Dichtungen gleichzeitig mit allen Anschlüssen, die bei anderen Reparaturarbeiten beschädigt wurden.
- Stellen Sie sicher, dass die Wartungsintervalle für den Kraftstofffilter eingehalten werden, da Partikelverunreinigungen den Verschleiß in der Einspritzleitung und am Einspritzventil selbst beschleunigen können.
Herstellungspraktiken hinter der Linienproduktion langlebiger Kraftstoffeinspritzdüsen
Die oben beschriebenen Leistungsunterschiede ergeben sich aus der Art und Weise, wie eine Einspritzleitung hergestellt wird, und nicht nur aus dem Ausgangsmaterial. Hochdruck-Einspritzrohre werden in der Regel aus speziell ausgewählten niedriglegierten Stahlrohren geformt, anschließend wärmebehandelt und kaltverformt, um die Streckgrenze und Ermüdungsbeständigkeit zu erhöhen, sodass das fertige Rohr den Druckschwankungen eines Diesel-Common-Rail-Systems standhalten kann.
Bei der Autofrettage-Verarbeitung, bei der das Rohr während der Herstellung über seinen normalen Arbeitsbereich hinaus unter Druck gesetzt wird, entsteht eine Schicht restlicher Druckspannung an der Innenwand, die der während des Betriebs erzeugten Zugspannung entgegenwirkt. Anschließend wird durch präzises CNC-Rohrbiegen jede Linie so geformt, dass ihre dreidimensionale Geometrie mit dem Motorlayout übereinstimmt, was die Installation vereinfacht und zusätzliche Belastungen an den Montagepunkten vermeidet.
Auf diese Kategorie spezialisierte Produktionsstätten wie JIATIAN in Ningbo kombinieren CNC-Rohrbiegegeräte, hydraulische Formlinien, automatisiertes Laserschweißen und spezielle Prüfbereiche, um von einem Produktionslauf zum nächsten eine gleichbleibende Maßgenauigkeit und Wandintegrität aufrechtzuerhalten. Diese Art von integriertem Prozess, von der Rohrformung bis hin zur abschließenden Geometrieprüfung, ermöglicht die Produktion einer Kraftstoffeinspritzleitung mit einem wiederholbaren Standard sowohl für große Auftragsmengen als auch für kleinere kundenspezifische Auflagen.
Häufig gestellte Fragen zu Kraftstoffeinspritzleitungen für Kraftfahrzeuge
| F1: Was ist eine Kraftstoffeinspritzleitung? Eine Kraftstoffeinspritzleitung ist das Rohrsegment, das unter Druck stehenden Kraftstoff von der Pumpe oder dem Common Rail zum Einspritzventil an jedem Zylinder transportiert und so die letzte Verbindung im Kraftstoffzufuhrweg bildet. | F2: Was bewirkt eine Kraftstoffeinspritzleitung? Es überträgt unter Druck stehenden Kraftstoff zum Injektor und hält dabei den schnellen Druckimpulsen stand, die jedes Mal entstehen, wenn sich der Injektor während des Motorbetriebs öffnet und schließt. |
| F3: Wo befindet sich die Kraftstoffeinspritzleitung? Es verläuft zwischen dem Kraftstoffverteiler oder der Hochdruckpumpe und dem Einspritzventilgehäuse, normalerweise oben oder an der Seite des Motors in der Nähe des Ansaugkrümmers. | F4: Aus welchen Materialien bestehen Einspritzleitungen? Zu den gängigen Optionen gehören Edelstahl, kaltverformte Stahllegierungen, Nylon und Verbundwerkstoffe, die jeweils für unterschiedliche Druck- und Flexibilitätsanforderungen geeignet sind. |
| F5: Was ist der Unterschied zwischen einer Kraftstoffeinspritzleitung und einer Kraftstoffverteilerleitung? Das Kraftstoffverteilerrohr ist der gemeinsame Verteiler, der den unter Druck stehenden Kraftstoff an jeden Zylinder verteilt, während die Einspritzleitung das einzelne Segment ist, das das Verteilerrohr oder die Pumpe mit einem einzelnen Einspritzventil verbindet. | F6: Woher weiß ich, ob meine Kraftstoffeinspritzleitung defekt ist? Zu den Anzeichen gehören ein sichtbarer Kraftstoffgeruch, feuchte Rückstände entlang des Schlauchs, ein unerklärlicher unruhiger Leerlauf oder ein Abfall des gemessenen Kraftstoffdrucks während einer Diagnoseprüfung. |
| F7: Was verursacht Lecks in der Kraftstoffeinspritzleitung? Typische Ursachen sind lockere oder verschlissene Anschlüsse, Scheuern durch geringen Abstand zu benachbarten Teilen, Oberflächenkorrosion und Ermüdungsrisse nach längerem Druckwechsel. | F8: Kann eine beschädigte Kraftstoffeinspritzleitung die Motorleistung beeinträchtigen? Ja, eine beschädigte Leitung kann einen ungleichmäßigen Kraftstoffdruck an der Einspritzdüse verursachen, was je nach Schwere des Problems zu unruhigem Leerlauf, Verzögerungen oder verminderter Leistung führen kann. |
| F9: Wie oft sollten Kraftstoffeinspritzleitungen ausgetauscht werden? Es gibt kein einheitliches festes Intervall, da die Lebensdauer von der Kilometerleistung, der Streckenführung und den Betriebsbedingungen abhängt. Daher wird eine regelmäßige Sichtprüfung nach einem streng kalenderbasierten Zeitplan empfohlen. | F10: So verhindern Sie Korrosion der Kraftstoffeinspritzleitung Halten Sie den Motorraum frei von eingeschlossener Feuchtigkeit und Schmutz, beheben Sie Schäden an der Schutzbeschichtung umgehend und wählen Sie ein Material, das für die örtliche Betriebsumgebung geeignet ist. |
