Erklärte Kraftstoffschlauchwerte: Vergleich von SAE 30R6, 30R7, 30R9 und 30R10

Sie haben letzten Monat einen Kraftstoffschlauch ausgetauscht und der Kunde riecht bereits rohen Kraftstoff. Man zieht das Auto wieder hinein, öffnet die Motorhaube und der neue Schlauch sieht aus, als hätte er begonnen, Benzin zu schwitzen. Das Teil wurde einfach als „Kraftstoffschlauch“ beschriftet, ohne SAE-Einstufung, ohne Druckspezifikation und ohne Prüfstempel. Aus diesem Grund werden die Nennwerte von Kraftstoffschläuchen ignoriert und ein kostengünstiger Austausch kann schnell zu einem Sicherheitsrisiko werden.

Hier ist das Fazit: Es gibt Kraftstoffschlauchbewertungen, die Ihnen den maximalen Arbeitsdruck, die Temperaturgrenzen und die Kraftstoffkompatibilität einer flexiblen Kraftstoffleitung angeben. Der SAE J30-Standard ist der Maßstab, der Bewertungen wie 30R6, 30R7, 30R9 und 30R10 definiert. Wenn Sie die falsche Nennleistung verwenden, kann der Schlauch anschwellen, durchdringen, reißen oder platzen. Dieser Leitfaden erklärt diese Bewertungen in einfachen Worten, zeigt, wie man die Markierungen liest, und klärt, wann eine harte Metallleine die sicherere Wahl ist.

Was bedeuten die Nennwerte von Kraftstoffschläuchen eigentlich?

Die SAE J30-Spezifikation ist seit Jahrzehnten der Standardmaßstab für Niederdruck- und Kraftstoffeinspritzschläuche in Nordamerika. Es definiert die chemische Beständigkeit, den Temperaturbereich, den Arbeitsdruck und die Permeationsrate eines Schlauchs. Eine SAE-Bewertung ist kein allgemeines Qualitätssiegel; Dabei handelt es sich um einen Leistungsbereich, den der Schlauch bei Labortests bestehen muss.

Beachten Sie, dass der Arbeitsdruck nur ein Teil der Spezifikation ist. Die Permeationsbewertung ist oft wichtiger, um Verdunstungsverluste zu verhindern und den Gummi vor Ethanolangriffen zu schützen.

30R6 vs. 30R7 vs. 30R9: So wählen Sie die richtige Sorte aus

Beginnen Sie mit der Architektur des Kraftstoffsystems. Ein Vergasermotor bewegt den Kraftstoff bei niedrigem Druck, während ein moderner Motor mit Kanaleinspritzung auf eine Hochdruck-Zulaufleitung und einen Rücklaufweg mit niedrigerem Druck angewiesen ist. Passen Sie die Nennleistung an die jeweilige Betriebsbedingung an.

• Vergaser-Vor- und Rücklaufleitungen verwenden normalerweise 30R6 oder 30R7 bei einem Arbeitsdruck von 50 psi.
• Für Niederdruck-Einspritzrücklaufleitungen kann 30R7 verwendet werden, aber niemals für eine Hochdruck-Einspritzzuleitung.
• Hochdruck-EFI-Zufuhrleitungen sollten aus 30R9 bestehen, einen getesteten Arbeitsdruck von 180 psi und eine Auskleidung mit geringer Permeation aufweisen.
• Für Tauchpumpen im Tank sollte 30R10 verwendet werden, da der Schlauch für das kontinuierliche Eintauchen in Kraftstoff ausgelegt ist.

Beispielsweise erreicht ein Motor mit Kanaleinspritzung und Rücklaufregler im Leerlauf möglicherweise nur 45–50 psi, bei Vollgas kann der Druck jedoch ansteigen. Ein 30R7-Schlauch mit einem Nenndruck von 50 psi lässt fast keinen Spielraum. 30R9 bietet Ihnen die Kopffreiheit und den Permeationsschutz. Wenn Sie ein Einspritzsystemrohr austauschen, nehmen Sie sich die Zeit, dies zu verstehen So wählen Sie das richtige Einspritzrohr aus vor dem Kauf.

Ethanol und moderne Kraftstoffchemie: Warum Bewertungskompatibilität wichtig ist

Ethanol ist hygroskopisch und wirkt als Lösungsmittel. Standard-Kraftstoffschläuche aus Gummi können weicher werden, anschwellen oder Partikel in das Kraftstoffsystem abgeben, wenn sie im Laufe der Zeit Mischungen mit hohem Ethanolgehalt ausgesetzt werden. Gemäß der SAE J30-Norm werden mit 30R9 und 30R10 gekennzeichnete Schläuche strengeren Kraftstoff- und Permeationstests unterzogen, was sie zur häufigen Wahl für E10- und E85-Anwendungen macht. 30R6 und 30R7 bleiben für Niederdrucksysteme nützlich, in denen die Kraftstoffchemie stabil ist, sie sind jedoch kein Ersatz für einen EFI-Schlauch mit geringer Permeation.

Bei unserem eigenen Sortiment an Werksersatzrohren stellen wir fest, dass viele Kunden auf Metallleitungen umsteigen, da Metall Permeation und Schwellung vollständig verhindert. Eine präzisionsgeformte Kraftstoffleitung aus Metall behält außerdem ihre Form, widersteht hohen Temperaturen unter der Motorhaube und hält den Kraftstoff frei von Pulsationen an weichen Wänden.

Kraftstoffversorgungsleitung aus Metall für Korrosions- und Permeationsbeständigkeit Diese werkseitige Ersatz-Kraftstoffversorgungsleitung besteht aus Metall, um das Eindringen von Dämpfen und das Aufquellen zu verhindern und ihre Form auch bei hohen Temperaturen beizubehalten. Es eignet sich für Kunden, die eine dauerhafte Lösung für weiche Wandpulsationen und Kraftstoffgeruch suchen. Produkt anzeigen →

So lesen Sie das Etikett eines Kraftstoffschlauchs und erkennen eine verdächtige Bewertung

Ein legitimer Schlauch mit SAE-Einstufung weist alle paar Zentimeter entlang seiner Länge durchgehende Markierungen auf. Auf der Kennzeichnung sind in der Regel der Name des Herstellers, die SAE-Klasse, der Innendurchmesser und ein Datumscode aufgeführt. Eine typische Anzeige könnte wie folgt aussehen: „XYZ SAE J30R9 6MM 08/26“. Wenn der Schlauch keine Markierung, keinen Datumscode oder nur eine vage Aufschrift „Kraftstoffleitung“ aufweist, verwenden Sie ihn nicht in einem Kundenfahrzeug.

Achten Sie auch auf Anzeichen einer falschen Bewertung. Billige Schläuche sind möglicherweise mit „30R9“ bedruckt, bestehen jedoch einen einfachen Quetschtest nicht, weil die Auskleidung zu dünn ist. Kaufen Sie immer bei einem Lieferanten, der Materialdokumente bereitstellen kann. Aufgrund unserer Erfahrung in der Herstellung von Automobilrohren überprüfen wir jede Ersatzleitung anhand der OE-Abmessungen und Materialspezifikationen, bevor sie das Werk verlässt.

Gummischlauch vs. harte Metallleitungen: Wenn eine harte Leitung das intelligentere Upgrade ist

Ein flexibler Gummischlauch ist dort unerlässlich, wo Vibrationen und Bewegungen auftreten. Für eine feste Verbindung zwischen Kraftstofftank, Pumpe, Filter und Einspritzschiene ist er jedoch nicht immer die beste Wahl. Eine harte Metallleitung – oft aus Edelstahl oder beschichtetem Stahl – hält höheren Drücken stand, ist beständig gegen Permeation und Abrieb und altert unter Hitze nicht so schnell. Viele moderne OE-Kraftstoffsysteme verwenden Metallleitungen für die Hauptzufuhr und Gummiabschnitte nur an den Verbindungspunkten.

Wenn wir einen Ersatz für ein Hochdruck-Kraftstoffsystem entwerfen, formen wir die Metallleitung so, dass sie der ursprünglichen Verlegung entspricht, und fügen dann die richtigen Anschlüsse hinzu, damit die Leitung ohne Klemmen installiert werden kann. Wenn Sie einen langsamen Kraftstoffgeruch unter der Motorhaube bemerken, kann der Austausch eines durchnässten Gummiteils durch eine Metallleitung eine dauerhafte Lösung sein.

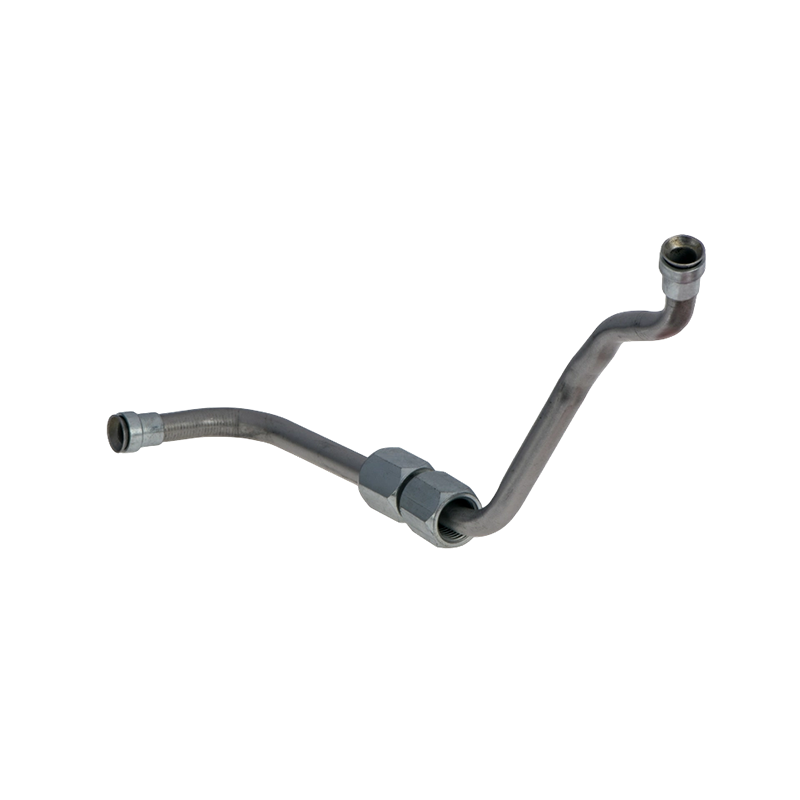

Direkt passende Kraftstoffeinspritzleitung für OE-Nr. 98063063 Diese Hochdruck-Injektorleitung ist ein präzisionsgeformter direkter Ersatz für OE# 98063063 und besteht aus korrosionsbeständigem CuNiFe-Material. Es stellt die Dieselförderung wieder her und verhindert Lecks, was es zu einer zuverlässigen Wahl für die Wiederherstellung der Motorleistung macht. Produkt anzeigen →

Bevor Sie davon ausgehen, dass jeder flexible Schlauch optimal ist, überprüfen Sie die physische Verlegung. Wenn die Leitung auf einem geraden, geschützten Weg verläuft, beseitigt eine harte Metallleitung die meisten Variablen, die zu Ausfällen von Gummi-Kraftstoffschläuchen führen. Suchen Sie nach einem direkten Ersatz, der der ursprünglichen OE-Teilenummer entspricht Unsere Produkte für Kraftstoffsystemleitungen .

Checkliste für Installation und Inspektion

Selbst die korrekte SAE-Einstufung versagt, wenn der Schlauch schlecht installiert ist. Dies ist die Checkliste, die wir Technikern und Flottenwartungsteams geben.

1. Untersuchen Sie den alten Schlauch, indem Sie ihn aufschneiden: Achten Sie auf Abblätterungen in der Innenauskleidung, einen chemischen Geruch und Trennungen zwischen den Schichten.
2. Überprüfen Sie die SAE-Bewertung auf dem Ersatzschlauch und vergewissern Sie sich, dass er mit der Kraftstoffart und dem Arbeitsdruck des Systems übereinstimmt.
3. Verwenden Sie einen Schlauch, der für den Außendurchmesser der Armatur ausgelegt ist. Ein zu großer Schlauch dichtet nicht ab, und ein zu kleiner Schlauch kann die Auskleidung beschädigen.
4. Positionieren Sie die Klemmen richtig: mindestens 1/8 Zoll vom Ende entfernt, und ziehen Sie sie gemäß den Angaben des Schlauchherstellers an.
5. Vermeiden Sie enge Biegungen, die den Schlauch knicken oder ihn gegen den Rahmen drücken.
6. Unterstützen Sie lange Läufe, um Scheuern und Ermüdung vorzubeugen.

Wenn ein Auto mit Kraftstoffgeruch zurückkommt, tauschen Sie nicht automatisch das gleiche Schlauchstück aus. Überprüfen Sie die Verlegung, die Klemmen und die angrenzenden Hitzeschilde. In unserer Werkstatt bauen wir das Rohr auch aus dem Fahrzeug aus, um es bei gutem Licht zu prüfen, da ein Haarriss in einer harten Leitung im eingebauten Zustand möglicherweise nicht sichtbar ist.

Häufig gestellte Fragen zu Kraftstoffschläuchen
